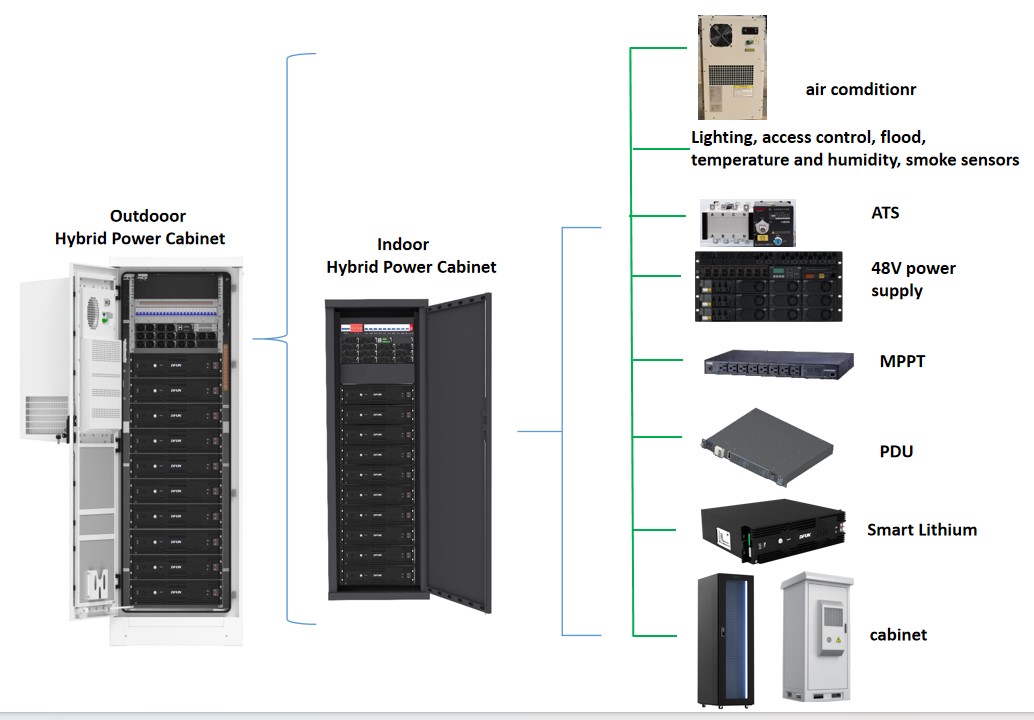

Integriertes Design: 48 V DC -System integrieren Gleichrichtermodul, Überwachungseinheit, Stromverteilungseinheit, Batterie und alles in einem
Smart Lithium-Batterie: Die intelligente Lithium-Batterie unterstützt die Mischung neuer und alter Batterien und Blei-Lithium-Batterien und verfügt
Hochleistungsdesign: bis zu 600A (36 kW)
Unterstützung mit hoher Kapazität: Unterstützung von bis zu 10 Gruppen von 48v100AH oder 48v165AH Smart Lithium-Batterien
Multi-Energy-Input-Unterstützung: Unterstützt Netze, Diesel und Solar.
Parallel dazu, mehrere Systemschränke zu unterstützen: Erhöhen Sie die Ausgangsleistung
Unterstützen Sie mehrere Energiespeichermodi: Peak -Rasiermodus, Spitzenregulierungsmodus usw.
Reservierraum für die Installation von Kommunikationsgeräten
Lösungsart | Lösung 1 (Outdoor) | Lösung 2 (Innenräume) | |
Produkttyp | DFCA48-O-XXX-XXX-X | Dfca48-i-xxx-xxx-x | |
System | Dimension (W × D × H) | 700 mm × 800 mm × 2200 mm | 600-800-2000 mm |
Gewicht | <256 kg (ohne Gleichrichtermodule, Batterie, andere optionale Geräte) | <200 kg (ohne Gleichrichtermodule, Batterie, andere optionale Geräte) | |
Installationsmodus | Bodeninstallation (Outdoor) | Innenräume | |
Verkabelungsmodus | Von unten | Von unten oder oben | |
Wartungsmodus | Von vorne | Von vorne und hinten | |
Schrankmaterial | SGCC -verzinktes Blatt mit starker Korrosionsbeständigkeit | SPCC hochwertige Kaltstahlplatte | |
Kabinettsfarbe | Hellgrau: Ral 7035 | Hellgrau: Ral9007 | |
Erdungsstange | 7 × M6,1 × M8 | ||
EMC | EN300386 Klasse a | ||
Schutzniveau | IP55 | IP20 | |
Batterie | Innenregal & Space | 3U, 19-Zoll-Rack (gemäß der tatsächlichen Konfiguration) | |
Akku-Typ | Max. 10PCS DFPA48100-S/DFPA48165-S | ||
Kühlmodus | DC -Klimaanlage | DC48V 1000W | NEIN |
Verteilungseinheit |
Wechselstromeingang | 220/384vac Dreiphasen-Vier-Draht, kompatibel mit einem Phasen dreiphasigen: 200-240 VAC/346-415 VAC Einphase: 200-240VAC, Unterstützung für Dieselgeneratoreingänge | |
ATS -Typ | ATS-63A1/ATS-63A2/ATS-125C1 (optional, nur für zwei Wechselstromeingänge) | ||
PV -Eingang | Eingangsspannung: 102 V (Bereich 70-150 V), Eingangskapazität 63a/2p*4 | ||
Gleichstromausgang | Spannung: Normaler Modus: 42VDC-58VDC, Boost-Modul: 53,5 VDC, um 57VDC-Konstante zu unterstützen (muss mit Smart Lithium-Batterie installiert werden) | ||
Aktueller max.36 kW (600A) | |||
Batteriezweig | MCB: 125A × 10 | ||
LLVD -Zweig | 2 × 125 Uhr, 3 × 63 Uhr (LLVD1) | ||
Blvd Branch | 2 × 32 AMCB,2 × 40 AMCB,4 × 63AMCB , 4 × 63AMCB , 2 × 125 Uhr | ||
Sp d | Wechselstromeingang :: 40 ka (8/20 μs) | ||
DC -Ausgang: 20 ka/max = 40 ka ， 8/20 μ | |||
Gleichrichter | Eingabe/Ausgabe | Eingabe 85-300VAC; Ausgang 42-58VDC; Power 3000W, maximal 12 Konfigurationen | |
Pv Modul | Eingabe/Ausgabe | Eingangsspannung: DC70-150V Ausgang: 3000W (0-62.5a@-42VDCTO-58VDC): Effizienz ≥ 0,96 (optional) | |
Überwachung | Schnittstellenkonfiguration | DI -Eingabe: di*6, do output: do*6, Kommunikationsschnittstelle: RS485*1, LAN*1 | |
Umfeld | Betriebstemperatur | 0ºC bis + 45ºC + Solarstrahlung (Unterstützung -20ºC, wenn die Vorwärmebox konfiguriert wird)） | |
Lagertemperatur | –40 ℃ ~ +70 ℃ | –20 ℃ ~ +60 ℃ | |
Betrieb relative Luftfeuchtigkeit | 5% bis 95% (keine Kondensation) | ||
Höhe | 0 bis 4000 m (1 ° C pro 200 m Temperatur Derend von 2000 bis 4000 m) | ||
