DFPM207L Multi-Loop-DC-Energiezähler

Produktübersicht

Dieses hochpräzise Messgerät wurde für 48 Gleichstromsysteme in Serverräumen und Rechenzentren entwickelt und bietet eine umfassende Energiedatenerfassung an Verteilungsendpunkten (z. B. Sammelschienenschränken), was eine Echtzeitüberwachung der Stromversorgung und eine Optimierung der Energieeffizienz ermöglicht.

Spannungsunterstützung: DC 48V-Systeme

> Hauptstromkreisoptionen:

1) 1 oder 2 Eingangskanäle (vollständige elektrische Parametermessung)

2) Hall-Sensoren (Eingang): 400 A/600 A/800 A/1600 A (wählbar)

3)10:8xDI, 2/4xDO

4) Optionaler Temperatur-/Feuchtigkeitssensor (+0,5°C Genauigkeit)

> Zweigstromkreise:

1) Misst Strom/Energie für maximal 144 Abzweigstromkreise

2) Hall-Sensoren (Ausgang): 50A/100A/200A

3) 144xDI für Statusrückmeldung.

> Protokolle: Modbus-RTU/TCP

> Kommunikations- und Schnittstellenanschlüsse : 1xRJ45, 2xRS485 (RS485-1 für Host, RS485-2 für HMI)

> Protokolle: Modbus-RTU/TCP

Produkteinführung

> Eingangsleitungsüberwachungseinheit: DFPM207L-M-1/2

- Messfunktionen Eingangskanäle: 1 oder 2 eingehende Leitungen (wählbar)

- Nennspannung: DC48V-Systeme

- Genauigkeit:

1) Spannung/Strom: Klasse 0,5 (+0,5 %)

2) Leistung/Energie: Klasse 1 (+1,0 %)

- E/A: 8 x DI/2 x DO(M2)/4 x DO(M1)

- Umweltüberwachung:

1) Temperaturbereich: -20 °C bis +80 °C (+0,5 °C bei 25 °C)

2) Luftfeuchtigkeitsbereich: 0–100 % rF (+5 % rF)

- Kommunikationsschnittstellen:

1) Uplink: 1xRJ45 + 2xRS485 (RS485-1 für Host, RS485-2 für HMI)

2) Downlink: BUS1/BUS2 (Daisy-Chain-kompatibel)

- Protokollunterstützung: Modbus-RTU/TCP

- Stromversorgung und Installationshilfsstrom: DC ± 12 V (± 10 % Toleranz)

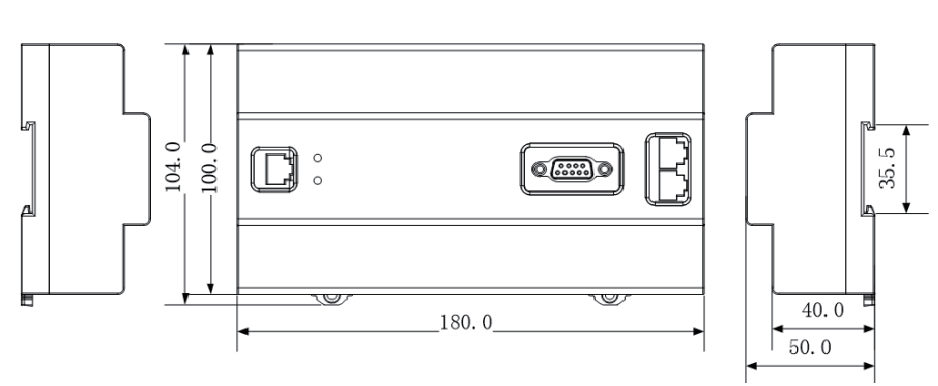

Montage: Standard-DIN-Schiene
