Warum Batterieüberwachungssystem

Die Batterieüberwachung von DFUN hilft Du Verlängern Sie die Batterielebensdauer, halten Sie die Betriebszeit aufrecht und maximieren Sie die Kapitalrendite.

Sparen Sie Geld und vermeiden Sie Geschäftsverluste

7*24-Stunden-Überwachung zur Analyse und Vorhersage möglicher Batterieunfälle.
Genauer Datenbericht und Echtzeit Alarm(Über LED-Anzeige, Systembenachrichtigung und SMS-Benachrichtigung), um schnell auf mögliche Batterieunfälle reagieren zu können.
Reduzieren Sie die Kosten für menschliche Überprüfung und Wartung.

Zeit sparen

Überwachen Sie Batteriedaten aus der Ferne und finden Sie die genauen Fehler bestimmter einzelner Batterien heraus.

Verlängern Sie die Batterielebensdauer

Gleichen Sie die Spannung des gesamten Batteriestrangs aus, um den Batteriestatus zu optimieren und die Batterielebensdauer zu verlängern

Genaue SOC- und SOH-Berechnung

Um genau zu wissen, wann Batterien ausgetauscht werden müssen.

Gewährleistung der menschlichen Sicherheit

Reduzieren Sie die Häufigkeit des physischen Kontakts mit der Batterie.

Überwachen Sie Umgebungstemperatur und Luftfeuchtigkeit

Eine Überschreitung der Umgebungstemperatur und -feuchtigkeit schadet dem Teig
Leistung und Kapazität.

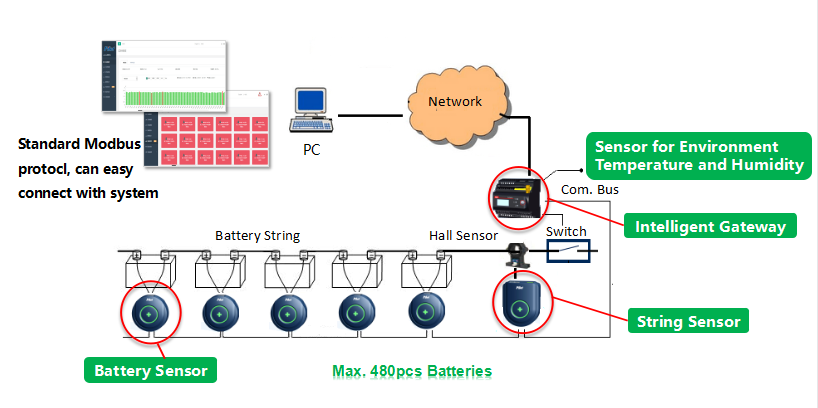

Wie funktioniert es?

Zellensensor

Zellspannung, Innenimpedanz und Zelltemperatur am Minuspol messen.

Jeder Zellensensor kommuniziert über das DL-BUS-Protokoll miteinander.Daten werden über RJ11-Kabel auf PBAT600 hochgeladen.

Saitensensor

String-Spannung, Lade- und Entladestrom über Hall-Sensor messen.

Senden Sie den Auftrag an den Zellensensor, um SOC und SOH zu berechnen.

Gleichen Sie die Spannung des gesamten Strings aus.

Tor

Speichern und analysieren Sie die gesammelten Daten.

Mit dem eingebauten Webserver können alle Daten auf dem Webseitensystem angezeigt werden.

Bericht für die Batterie, z. B. Strangspannung und -strom, Zellspannung, Zelltemperatur, Zellimpedanz.

Alarmierung bei Batterieproblemen/-problemen.

SMS-Alarm.

Verfügbar für das Kommunikationsprotokoll Modbus-TCP/IP und SNMP.

Messen Sie Umgebungstemperatur und Luftfeuchtigkeit.

Was wir messen?

Das Batterieüberwachungssystem DFUN bietet eine 24/7/365-Überwachung der wichtigsten Parameter sowohl der Batteriezelle als auch des Batteriestrangs.Benutzer können Schwellenwerte für jeden Parameter festlegen und ein Alarm kann ausgelöst werden, sobald die Werte dieser Schlüsselparameter die Grenze der Schwellenwerte erreichen.Dann reagieren die Benutzer schnell auf die Alarme und verhindern katastrophale Batterieunfälle und kostspielige Geschäftsverluste durch Batterieausfälle.

Interne Impedanz der Batteriezelle

Die Innenimpedanz steigt mit fortschreitender Betriebszeit allmählich an.Die Innenimpedanz beeinflusst die Lebensdauer der Batterie ein großer Ausmaß.Je niedriger der Widerstand, desto weniger Einschränkungen trifft die Batterie bei der Bereitstellung der erforderlichen Energie Stromspitzen.Wir können das Ende der Lebensdauer durch Trendanalyse der Batterieimpedanz genau bestimmen
Hochohmige Messwerte können der Alarm für Probleme wie fehlerhafte Verbindungen und Unterbrechungen sein.

Batteriezellenspannung

Das Laden der Batterie mit der richtigen Spannung ist entscheidend für die Batterieleistung und die Batterielebensdauer.Eine falsche Ladespannung kann die Batteriekapazität stark beeinträchtigen und die Batterielebensdauer verkürzen.Außerdem kann es auch zu übermäßigem Gas und Stößen und Korrosion führen.Die Messung der Zellenspannung hilft auch, katastrophale Batterieausfälle, wie z. B. einen Batteriekurzschluss, zu erkennen.

Innentemperatur der Batteriezelle

Lade- und Entladeströme erhöhen die Temperatur von Batterien und die Temperatur wirkt sich direkt auf die Lebensdauer und Speicherkapazität von Batterien aus.Eine Überhitzung kann zu übermäßiger Gasbildung und sogar zu einer Explosion führen.DFUN Das Batterieüberwachungssystem misst die Innentemperatur vom Minuspol, der viel näher an der tatsächlichen Temperatur im Inneren der Batterie liegt.

SOC (Ladezustand)

Der SOC ist definiert als die verfügbare Kapazität, ausgedrückt in Prozent.Die Kenntnis des Batterieladezustands ist wie die Kenntnis der Kraftstoffmenge in Ihrem Kraftstofftank.SOC ist ein Hinweis darauf, wie lange eine Batterie noch funktioniert, bevor sie aufgeladen werden muss.

SOH (Gesundheitszustand)

Der Zweck der Messung des SOH (State of Health) besteht darin, einen Hinweis auf die Leistung zu geben, die von der Batterie in ihrem aktuellen Zustand erwartet werden kann, oder einen Hinweis darauf zu geben, wie viel der nutzbaren Lebensdauer der Batterie verbraucht wurde und wie viel bleibt, bevor es ersetzt werden muss.In kritischen Anwendungen wie Standby- und Notstromanlagen gibt der SOC Aufschluss darüber, ob eine Batterie die Last unterstützen kann, wenn sie dazu aufgefordert wird.Die Kenntnis des SOH hilft dem Anlageningenieur auch, Probleme vorherzusehen, eine Fehlerdiagnose zu stellen oder einen Austausch zu planen.Hierbei handelt es sich im Wesentlichen um eine Überwachungsfunktion, die das Tracking verfolgt langfristig Änderungen an der Batterie.

String-Lade- und Entladestrom

Das Messen des Strangstroms hilft dabei, die von jedem Batteriestrang gelieferte und empfangene Energie zu ermitteln.Falsche Batterieladung und Ableitfehler können durch Messen des Strangstroms erkannt werden.

Saitenspannung

Das Messen der String-Spannung kann dabei helfen festzustellen, ob die Batterien mit der richtigen Spannung geladen werden

String-Welligkeitsstrom und Welligkeitsspannung

Brummstrom und -spannung werden durch unvollständige Unterdrückung der Wechselwellenform innerhalb der Stromversorgung verursacht.Das Batterieüberwachungssystem DFUN kann übermäßigen Brummstrom und Brummspannung messen.

Spannungsausgleich/-ausgleich

Überladung und Unterladung können der Batteriekapazität großen Schaden zufügen.Die Kapazität eines ganzen Batteriestrangs hängt von der Batteriezelle mit der niedrigsten Kapazität ab.Daher ist es sehr wichtig, die Spannung aller Batterien in jedem Strang ausgeglichen/ausgeglichen zu halten.

Umgebungstemperatur und Luftfeuchtigkeit

Der beste Umgebungstemperaturbereich für Bleibatterien liegt zwischen 20℃ und 25℃.Ein Temperaturanstieg von 8-10 Grad kann die Batterielebensdauer um 50 % verringern.Hohe Umgebungsfeuchtigkeit kann zu beschleunigter Korrosion führen, während niedrige Umgebungsfeuchtigkeit zu statischer Elektrizität und Brandunfällen führen kann.

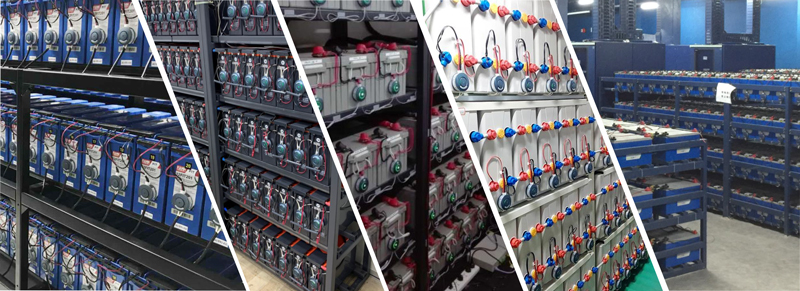

Unabhängig von der Größe und dem Umfang Ihres Betriebs – von einem einzelnen Batteriestrang bis hin zu mehreren Systemstandorten auf der ganzen Welt – DFUN hat eine Batterieüberwachungslösung, die Ihren Anforderungen entspricht.
