Moderne Umspannwerke sind auf Gleichstrombatteriesysteme angewiesen, um bei einem Stromausfall Schutzrelais, Leistungsschalter, SCADA-Geräte, Kommunikationssysteme und Notbeleuchtung zu betreiben. Wenn eine schwache Zelle ausfällt, kann die Zuverlässigkeit des gesamten Batteriestrangs beeinträchtigt werden.
Ein Batterieüberwachungssystem für Umspannwerke bietet kontinuierliche Sicht auf den Batteriezustand. Durch die Überwachung jeder Zelle und jedes Batteriestrangs in Echtzeit können Energieversorger frühzeitig Anzeichen einer Verschlechterung erkennen, manuelle Inspektionen reduzieren und unerwartete Gleichstromausfälle verhindern.
Die Batterien von Umspannwerken bleiben oft viele Jahre lang auf Erhaltungsladung. Während dieser Zeit können Alterung, Korrosion, lose Verbindungen, Ladeprobleme und Temperaturschwankungen auftreten, ohne dass offensichtliche Symptome auftreten.
Eine regelmäßige Inspektion liefert nur eine Momentaufnahme des Batteriezustands. Im Vergleich dazu ist ein Online- Batteriemonitor für Umspannwerke rund um die Uhr in Betrieb und erkennt abnormale Veränderungen, bevor sie sich auf kritische Geräte auswirken.
Kontinuierliche Überwachung hilft Versorgungsunternehmen:

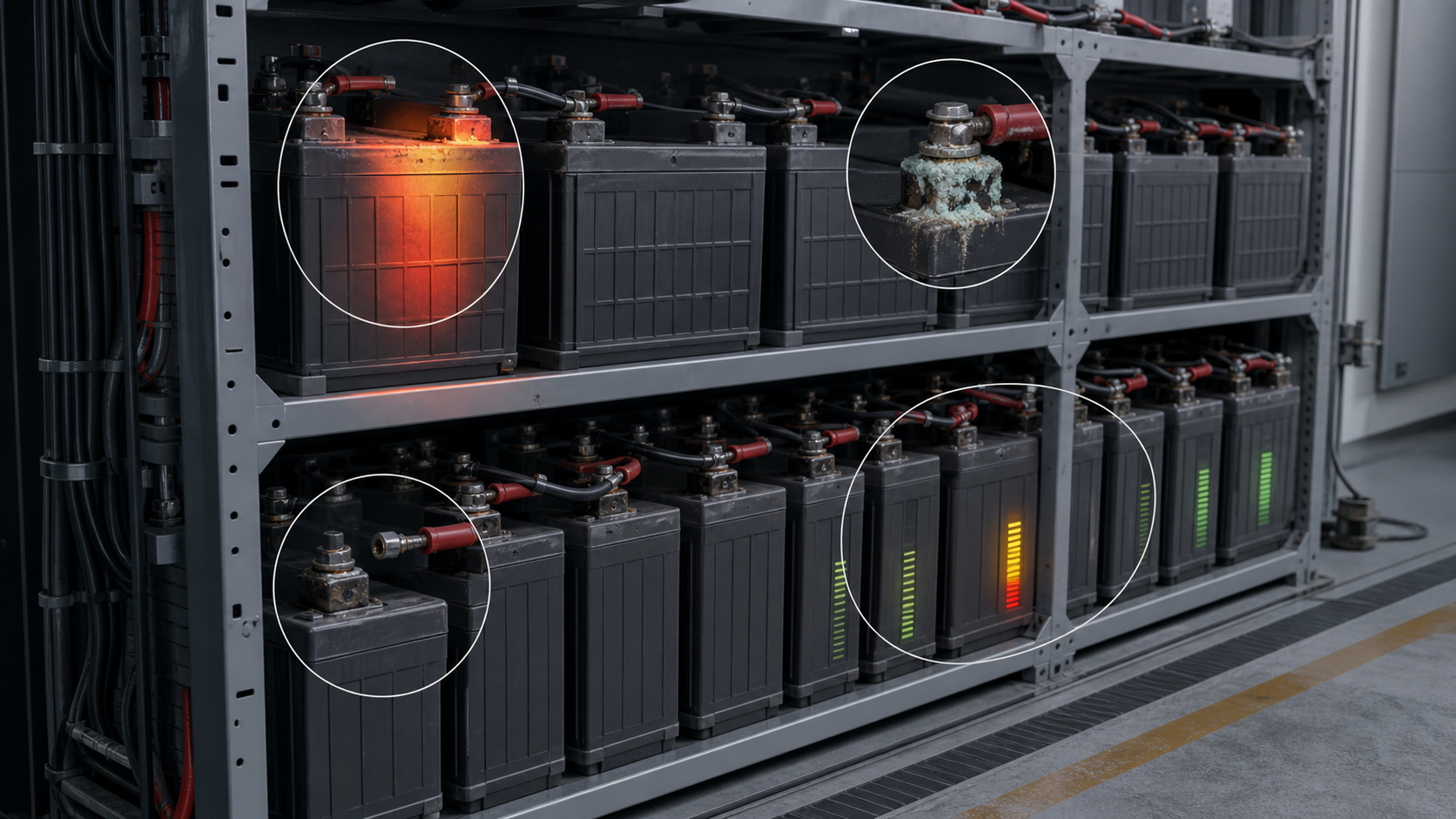

Batterieausfälle treten in der Regel schleichend auf und treten nicht ohne Vorwarnung auf. Ein zuverlässiges DC-Batterieüberwachungssystem kann viele dieser Probleme anhand von Spannung, Widerstand, Temperatur und Stromtrends erkennen.
Zu den häufigsten Risiken gehören:
Ohne kontinuierliche Überwachung bleiben diese Bedingungen möglicherweise verborgen, bis die Batterie im Notfall benötigt wird.

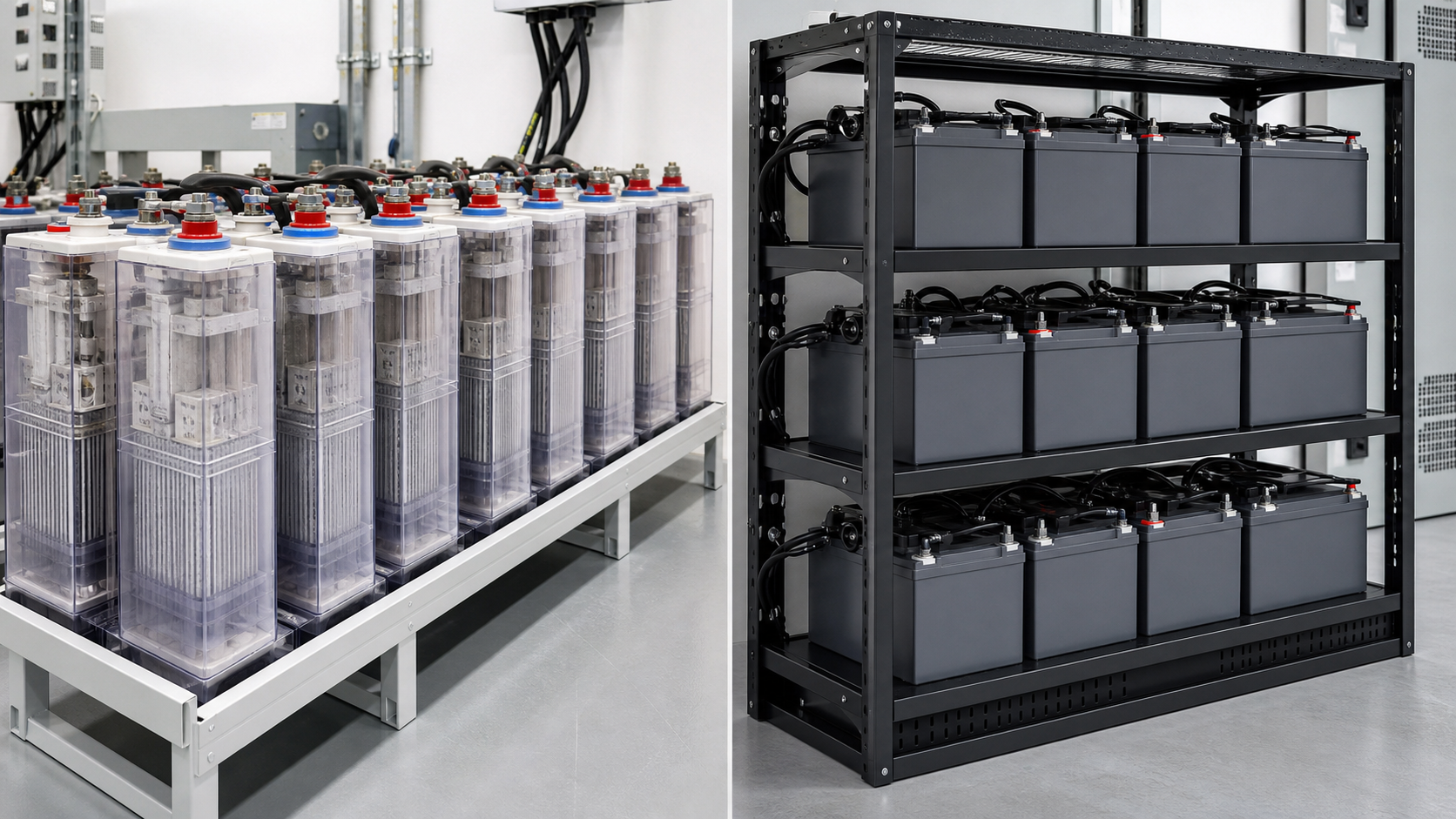

Umspannwerke verwenden üblicherweise Nickel-Cadmium-Batterien (Ni-Cd), ventilregulierte Blei-Säure-Batterien (VRLA) oder geflutete Blei-Säure-Batterien. Jede Chemie erfordert eine geeignete Überwachungsstrategie.
Die Überwachung von Ni-Cd-Batterien sollte sich auf die Spannung der einzelnen Zellen, den Ladezustand, die Temperatur, elektrolytbedingte Alterungstrends und die Stringleistung konzentrieren. Da interne Widerstandsänderungen möglicherweise weniger ausgeprägt sind als bei VRLA-Batterien, sind langfristige Spannungs- und Ladetrends besonders wichtig.
Die VRLA-Batterieüberwachung konzentriert sich typischerweise auf Zellspannung, Innenwiderstand, Temperatur, Ladestrom und Kapazitätsverschlechterung. Ein steigender Innenwiderstandstrend kann eine frühzeitige Warnung vor Batteriealterung und verringerter Backup-Fähigkeit sein.
Eine flexible Lösung zur Batterieüberwachung in Umspannwerken sollte Ni-Cd-, VRLA-, VLA- und Lithiumbatterien auf einer Plattform unterstützen.
Ein effektives System sollte sowohl einzelne Zellen als auch den gesamten Batteriestrang überwachen. Zu den wichtigsten Parametern gehören die folgenden.
Die kontinuierliche Überwachung der Zellspannung erkennt schwache Zellen, Überladung, Unterladung und Spannungsungleichgewicht. Schon eine kleine Abweichung kann auf einen sich entwickelnden Fehler hinweisen.
Hohe Temperaturen beschleunigen die Alterung der Batterie, während ungleichmäßige Temperaturen auf schlechte Belüftung, Ladeprobleme oder defekte Zellen hinweisen können. Temperaturalarme in Echtzeit helfen, thermische Schäden zu verhindern.
Der Innenwiderstand ist einer der nützlichsten Indikatoren für den Batterieverfall. Die Trendüberwachung kann die Alterung aufdecken, lange bevor der Kapazitätsverlust bei einem Entladetest offensichtlich wird.
String-Spannung, Erhaltungsstrom, Lade-/Entladestrom und Welligkeitsstrom liefern wertvolle Informationen über die Leistung des Ladegeräts und den Gesamtzustand der Batterie.
Lose oder korrodierte Anschlüsse können zu Spannungsabfällen und örtlicher Erwärmung führen. Durch die Erkennung abnormaler Verbindungswiderstände können Wartungsteams diese Probleme beheben, bevor sie zu einem Sicherheitsrisiko werden.

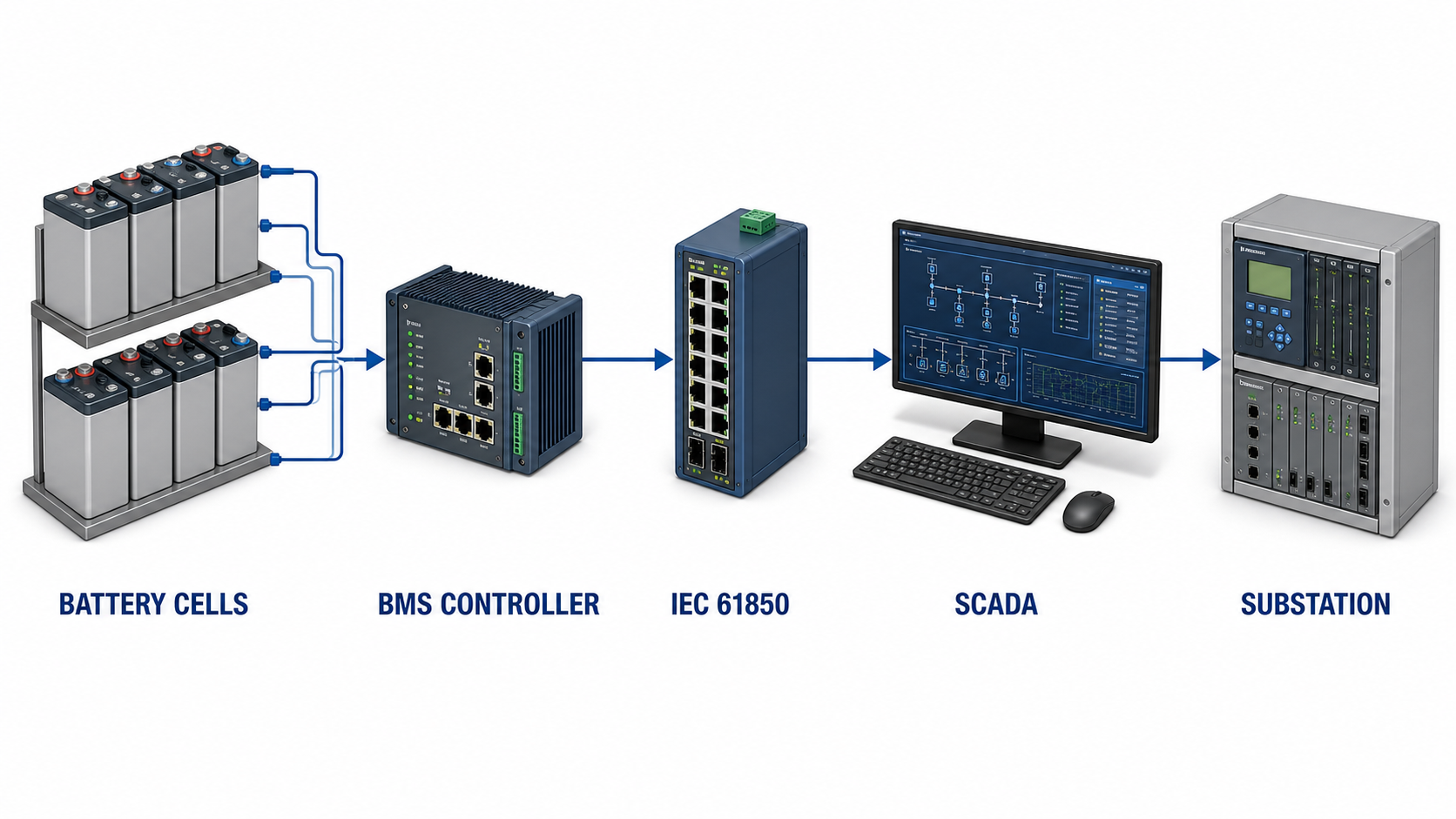

Versorgungsunternehmen benötigen häufig die Verfügbarkeit von Batteriedaten über bestehende SCADA-, EMS-, DCS- oder Netzwerkmanagementplattformen. Ein modernes Batterieüberwachungssystem für Energieversorger sollte daher standardmäßige industrielle Kommunikationsprotokolle unterstützen.
Zu den gängigen Integrationsoptionen gehören:
Die Batterieüberwachung nach IEC 61850 ist besonders wertvoll für digitale Umspannwerke, da sie die Kommunikation mit intelligenten elektronischen Geräten und Umspannwerksautomatisierungssystemen vereinfacht.
Vor der Auswahl eines Batterieüberwachungssystems für Umspannwerke sollten Ingenieure die folgenden Projektinformationen bestätigen:
Die Überwachungssensoren sollten nach Möglichkeit ohne Unterbrechung des normalen Batteriebetriebs installiert werden. Kabelführung, Isolierung, elektromagnetische Verträglichkeit und elektrische Sicherheitsverfahren müssen ebenfalls berücksichtigt werden.

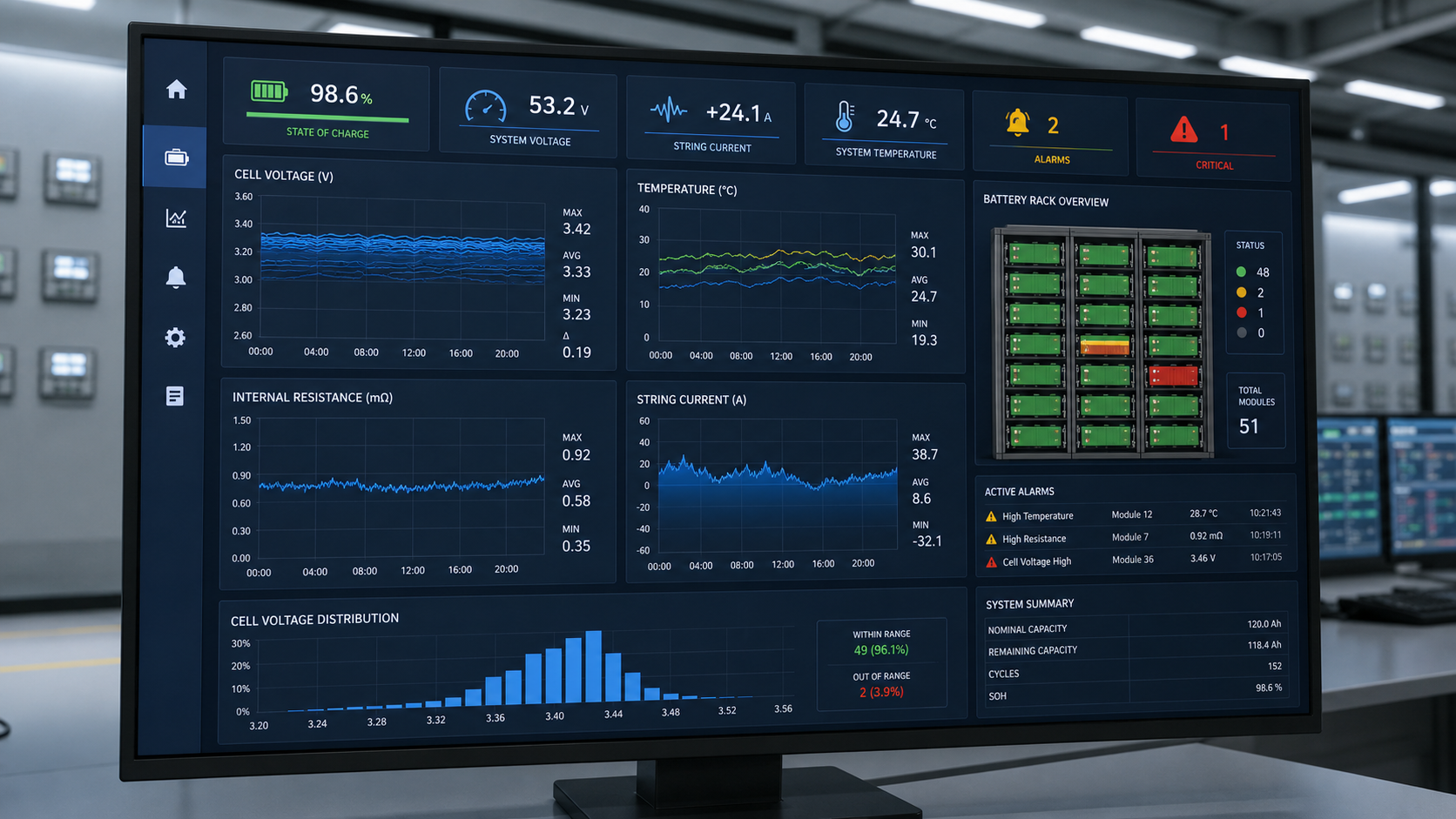

Ein professionelles System sollte mehr als nur Rohdaten liefern. Mehrstufige Alarme, historische Trends und automatisierte Berichte helfen Ingenieuren zu verstehen, welche Zelle abnormal ist, wie schnell sie sich verschlechtert und wann eine Wartung erforderlich ist.
Zu den nützlichen Funktionen gehören:
Dadurch können Versorgungsunternehmen vom geplanten Austausch zur zustandsbasierten Wartung übergehen und so unnötige Besuche vor Ort und Kosten für den Batteriewechsel reduzieren.
DFUN bietet eine komplette Batterieüberwachungslösung für Umspannwerke, Übertragungs- und Verteilungsnetze, Kraftwerke, Industrieversorger und Anlagen für erneuerbare Energien.
Die DFUN-Lösung unterstützt:
Ganz gleich, ob Sie eine bestehende Installation aufrüsten oder ein neues Umspannwerk planen: DFUN hilft Versorgungsunternehmen, Batterierisiken früher zu erkennen, Wartungskosten zu senken und die Zuverlässigkeit der Notstromversorgung zu verbessern.
Bei den meisten Projekten kann das Überwachungssystem installiert werden, während die Unterbrechung des bestehenden Betriebs minimiert wird. Der Installationsplan sollte den standortspezifischen elektrischen Sicherheitsverfahren entsprechen.
Ja. Eine professionelle Batterieüberwachungsplattform kann mehrere Batteriechemien unterstützen, darunter Ni-Cd-, VRLA-, VLA- und Lithiumbatterien.
Nein. Die Online-Überwachung bietet eine kontinuierliche Frühwarnung, während regelmäßige Kapazitätstests die tatsächliche Backup-Kapazität und Laufzeit überprüfen. Wenn Sie beide verwenden, erhalten Sie umfassendere Informationen zum Batteriezustand.
Konfigurierbare Schwellenwerte, Alarmverzögerungen, mehrstufige Warnungen und Trendanalysen helfen dabei, echte Verschlechterungen von vorübergehenden Schwankungen zu unterscheiden.
Um die richtige Lösung zu empfehlen, geben Sie bitte den Batterietyp, die Zellenspannung, die Anzahl der Zellen und Strings, die Kommunikationsmethode, die vorhandene SCADA- oder Automatisierungsplattform, die Alarmanforderungen und die Installationsumgebung an.
