Wie lädt und entlädt sich ein Lithium-Ionen-Akku? Ein technischer Leitfaden

Lithium-Ionen-Batterien werden aufgrund ihrer hohen Energiedichte, langen Lebensdauer und geringen Selbstentladungsrate bevorzugt. Es ist wichtig zu verstehen, wie diese Batterien funktionieren.

Komponenten von Lithium-Ionen-Batterien

Zu den Grundkomponenten einer Lithium-Ionen-Batterie gehören Anode, Kathode, Elektrolyt und Separator. Diese Elemente arbeiten zusammen, um Energie effizient zu speichern und freizusetzen. Die Anode besteht typischerweise aus Graphit, während die Kathode aus einem Lithiummetalloxid besteht. Der Elektrolyt ist eine Lithiumsalzlösung in einem organischen Lösungsmittel und der Separator ist eine dünne Membran, die Kurzschlüsse verhindert, indem sie Anode und Kathode getrennt hält.

Dieser komplexe Ladevorgang ist entscheidend für die Lebensdauer der Batterie. Das Batterieüberwachungssystem DFUN verfolgt diesen Prozess präzise und überwacht und zeichnet den vollständigen Lade- und Entladestatus auf, um sicherzustellen, dass jeder Ladevorgang sicher und effizient ist.

Lade- und Entladevorgang

Die Lade- und Entladevorgänge von Lithium-Ionen-Batterien sind für deren Betrieb von grundlegender Bedeutung. Diese Prozesse beinhalten die Bewegung von Lithiumionen zwischen der Anode und der Kathode durch den Elektrolyten.

Der Ladevorgang

Beim Laden einer Lithium-Ionen-Batterie wandern Lithiumionen von der Kathode zur Anode. Diese Bewegung entsteht, weil eine externe elektrische Energiequelle eine Spannung an die Batteriepole anlegt. Diese Spannung treibt die Lithiumionen durch den Elektrolyten in die Anode, wo sie gespeichert werden. Der Ladevorgang kann in zwei Hauptphasen unterteilt werden: die Konstantstromphase (CC) und die Konstantspannungsphase (CV).

Schritt-für-Schritt: So wird ein Lithium-Ionen-Akku aufgeladen

1. Konstantstromphase (CC) – Das Ladegerät liefert einen konstanten Strom. Die Spannung steigt allmählich an.

2. Spannungsschwelle erreicht – Wenn die Spannung ~4,2 V pro Zelle erreicht, schaltet das Ladegerät den Modus um.

3. Konstantspannungsphase (CV) – Die Spannung wird konstant gehalten; Der Strom verjüngt sich.

4. Beendigung – Der Ladevorgang stoppt, wenn der Strom auf einen niedrigen Grenzwert abfällt (normalerweise 3–5 % des Anfangsstroms).

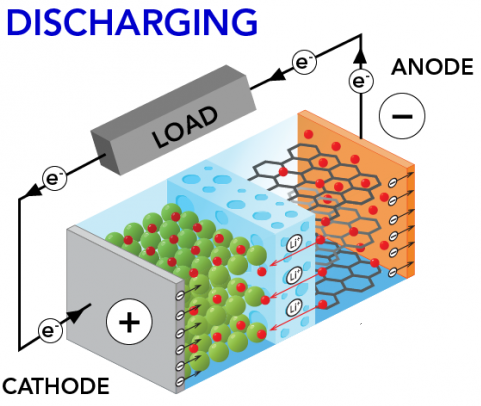

Der Entladevorgang

Beim Entladen einer Lithium-Ionen-Batterie erfolgt der umgekehrte Vorgang, bei dem sich Lithiumionen von der Anode zurück zur Kathode bewegen. Wenn die Batterie an ein Gerät angeschlossen ist, bezieht das Gerät elektrische Energie aus der Batterie. Dadurch verlassen die Lithiumionen die Anode und wandern durch den Elektrolyten zur Kathode, wodurch ein elektrischer Strom erzeugt wird, der das Gerät mit Strom versorgt.

Schritt für Schritt: So entlädt sich ein Lithium-Ionen-Akku

1. Angeschlossene Last – Elektronen fließen durch einen externen Stromkreis von der Anode zur Kathode.

2. Lithium-Ionen bewegen sich – Ionen wandern durch den Elektrolyten von der Anode zur Kathode.

3. Spannungsabfall – Die Zellenspannung sinkt allmählich von ~4,2 V bis zur Abschaltspannung (~2,5–3,0 V).

4. Entladeabschluss – Das Batteriemanagementsystem (BMS) schaltet ab, um eine Tiefentladung zu verhindern

Bei diesen Reaktionen geht es um die Übertragung von Lithiumionen und den entsprechenden Elektronenfluss, die für den Betrieb der Batterie von grundlegender Bedeutung sind.

Eigenschaften von Lithium-Ionen-Batterien

Lithium-Ionen-Batterien sind für ihre spezifischen Eigenschaften wie hohe Energiedichte, geringe Selbstentladung und lange Zyklenlebensdauer bekannt. Diese Eigenschaften machen sie ideal für Anwendungen, bei denen eine dauerhafte Leistung unerlässlich ist. Zur Bewertung von Lithium-Ionen-Batterien werden mehrere wichtige Leistungskennzahlen herangezogen:

Energiedichte: Misst die in einem bestimmten Volumen oder Gewicht gespeicherte Energiemenge.

Lebensdauer: Gibt die Anzahl der Lade- und Entladezyklen an, die eine Batterie durchlaufen kann, bevor ihre Kapazität deutlich nachlässt.

C-Rate: Beschreibt die Rate, mit der ein Akku im Verhältnis zu seiner maximalen Kapazität geladen oder entladen wird.

Die Zyklenlebensdauer einer Batterie ist kein fester Wert; Das Lade-Entlade-Management während der tatsächlichen Nutzung hat erhebliche Auswirkungen darauf. Durch die Echtzeitüberwachung und Datenanalyse hilft Ihnen die DFUN BMS Cloud Platform, die Lebensdauer Ihres Akkus zu verlängern.

Bedeutung der Überwachung von Ladung und Entladung

Die Überwachung der Lade- und Entladezyklen von Lithium-Ionen-Batterien ist für die Gewährleistung ihrer Langlebigkeit und Sicherheit von entscheidender Bedeutung. Überladung oder Tiefentladung können zu Batterieschäden, reduzierter Kapazität und sogar Sicherheitsrisiken wie thermischem Durchgehen führen. Um den langfristig sicheren Betrieb von Lithium-Akkupacks zu gewährleisten, ist eine professionelle Überwachung unerlässlich. Entdecken Sie, wie das Batterieüberwachungssystem DFUN Ihre Akkus rund um die Uhr schützt.

DFUN bietet professionelle Batterieüberwachungslösungen (BMS), die eine präzise Steuerung von Lade- und Entladevorgängen ermöglichen – durch Echtzeitüberwachung wichtiger Parameter wie Spannung, Strom und Innenwiderstand – und so frühzeitige Risikowarnungen bereitstellen und die Batterielebensdauer verlängern.
