144 Schaltungen. Ein DFUN Multi-Loop-Energiezählersystem.
Bei einem herkömmlichen Design mit einem Meter pro Stromkreis kann die Überwachung von 144 Stromkreisen bis zu 144 einzelne Messgeräte erfordern. Ein DFUN-Mehrkreis-Energiezähler fasst den gleichen Überwachungsumfang in einem koordinierten System zusammen, das aus einem Hauptregler, modularen Messeinheiten und Stromwandlern besteht.
Der DFPM206 unterstützt bis zu 144 AC-Zweigstromkreisüberwachungskanäle und hilft so Rechenzentren und anderen Stromversorgungssystemen mit hoher Dichte, das Schaltschrankdesign, die Kommunikation, die Inbetriebnahme und das Energiemanagement auf Zweigstellenebene zu vereinfachen.
Was ist ein Multi-Loop-Energiezähler?
Ein Multi-Loop-Energiezähler ist ein zentralisiertes elektrisches Messsystem, das mehrere Eingangs- und Abzweigstromkreise über einen Controller überwacht. Im Gegensatz zu einem herkömmlichen Messgerät, das normalerweise einen Stromkreis versorgt, kombiniert ein Multi-Loop-System einen Controller, Messmodule und Stromsensoren, um elektrische Daten auf Stromkreisebene in einer koordinierten Architektur zu erfassen.
DFUN bietet dedizierte Multi-Loop-Modelle für AC- und DC-Systeme:
DFPM201: bis zu 12 Gleichstromkreise
DFPM211: bis zu 45 einphasige oder 15 dreiphasige Wechselstromkreise
DFPM206: bis zu 144 AC-Abzweigstromkreise
Dieser modulare Ansatz ist besonders wertvoll, wenn ein Projekt eine hohe Schaltkreisdichte, begrenzten Platz im Schaltschrank, zentralisierte Kommunikation und detaillierte Sichtbarkeit auf Zweigstellenebene erfordert.
Herkömmliche Energiezähler vs. DFUN Multi-Loop-Messung
In einem herkömmlichen System mit einem Zähler pro Stromkreis können für 144 überwachte Stromkreise bis zu 144 einzelne Zähler erforderlich sein. Ein DFUN-Mehrkreissystem verwendet einen zentralen Controller und modulare Zweigeinheiten, um die gleiche Schaltungsgröße über eine koordinierte Architektur zu überwachen.
| Vergleich | Konventionelle Messgeräte | DFUN Mehrschleifensystem |
| Messarchitektur | Ein eigenständiger Zähler pro Stromkreis | Zentrale Steuerung mit modularen Messeinheiten |
| Einheiten | ||
| Projekt mit 144 Schaltkreisen | Bis zu 144 Einzelzähler | Eine DFPM206-Systemkonfiguration |
| Panel-Design | Wiederholte Zählerausschnitte oder Hutschienengeräte | Kompakte Steuerungs- und Messmodule |
| Verdrahtung | Strom- und Kommunikationsverkabelung für jeden Zähler wiederholt | Zentralisierte Kommunikation mit modularer Erweiterung |
| Datenmanagement | Auf viele Geräte verteilte Messungen | Filialdaten in einem System organisiert |
| Erweiterung | Fügen Sie einen weiteren vollständigen Zähler hinzu | Fügen Sie kompatible 24- oder 48-Kanal-Module hinzu |
| Kommunikation | Hängt von jedem einzelnen Meter ab | Modbus RTU und Modbus TCP auf DFPM206 |
| Harmonische Analyse | Modellabhängig | Bis zur 63. Bestellung auf DFPM206 |
| Wartung | Viele unabhängige Messgeräte und Adressen | Abgestimmte Systemarchitektur |
| Kommunikation | Hängt von jedem einzelnen Meter ab | Modbus RTU und Modbus TCP auf DFPM206 |
| Harmonische Analyse | Modellabhängig | Bis zur 63. Bestellung auf DFPM206 |
| Wartung | Viele unabhängige Messgeräte und Adressen | Abgestimmte Systemarchitektur |
Zusammenfassung: DFUN macht nicht einfach einen kleineren herkömmlichen Zähler. Es ersetzt eine verteilte Ein-Meter-pro-Stromkreis-Architektur durch ein modulares Mehrstromkreis-Überwachungssystem.
Welcher DFUN Multi-Loop-Energiezähler ist der richtige für Ihr Projekt?

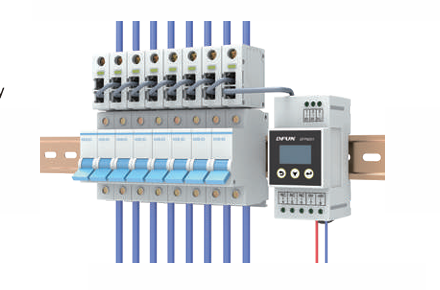

DFPM201 Mehrkanal-DC-Energiezähler
DFPM201 ist für -48-VDC-Anwendungen wie Abrechnungssysteme für Telekommunikationsstandorte und DC-Lastmanagement konzipiert.
Wichtige Spezifikationen
Unterstützt bis zu 12 einphasige Gleichstromkreise
Spannungs- und Stromgenauigkeit: Klasse 0,5S
Energiegenauigkeit: Klasse 1,0
RS485-Kommunikation
Modbus RTU-Protokoll
Modulare Hauptsteuerung und Messmodule
Bestens geeignet für
Telekommunikationsseiten
-48 VDC-Verteilung
DC-Lastüberwachung
DC-Energiemessung auf Zweigstellenebene

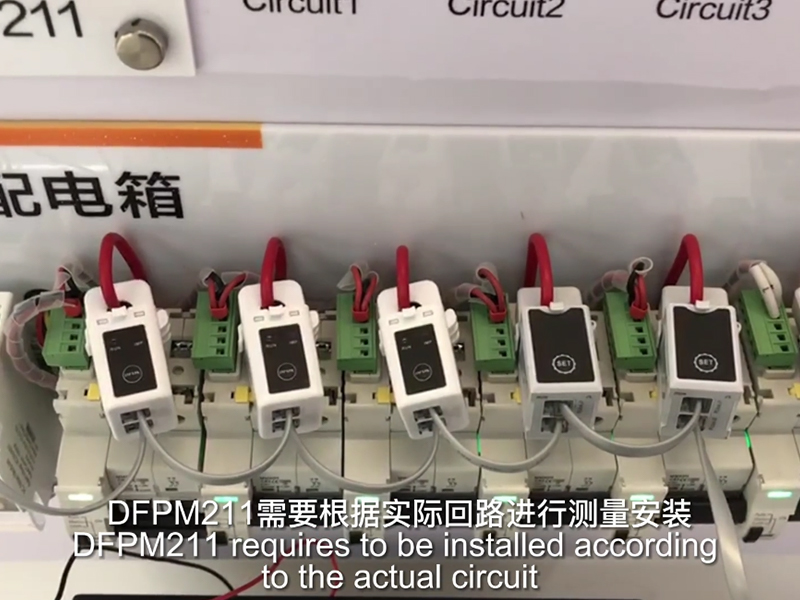

DFPM211 Mehrkanal-AC-Energiezähler
DFPM211 ist ein kompaktes, modulares AC-Messsystem für Telekommunikations-Energiemanagement, Rechenzentren und andere AC-Anwendungen mit mehreren Schaltkreisen.
Wichtige Spezifikationen
Unterstützt bis zu 45 einphasige Stromkreise
Unterstützt bis zu 15 dreiphasige Stromkreise
Spannungs- und Stromgenauigkeit: Klasse 0,5S
Energiegenauigkeit: Klasse 1,0
RS485-Kommunikation
Modbus RTU-Protokoll
Dokumentierte Installationsvorteile
Spart 50 % Installationsraum
Spart 50 % der Installationsstunden
Spart 50 % System-Debugging-Zeit
Bestens geeignet für
Wechselstromverteilung mittlerer Dichte
Telekommunikationseinrichtungen
Kommerzielles Energiemanagement
Hilfsverteilung im Rechenzentrum

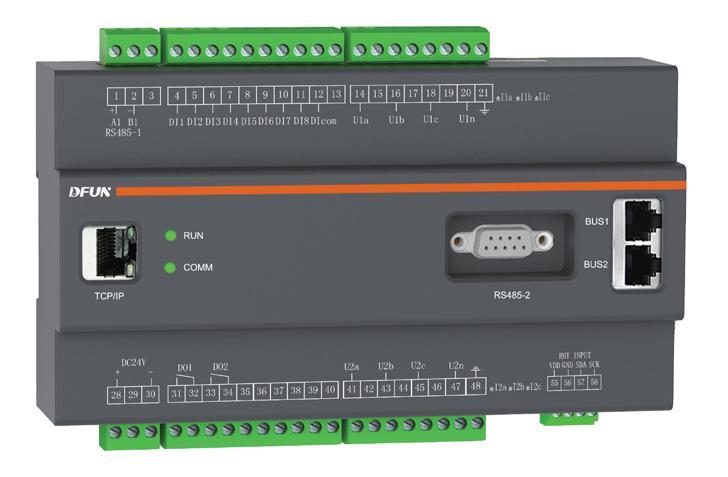

DFPM206 Mehrkanal-AC-Energiezähler
DFPM206 wurde für Rechenzentren und Serverräume entwickelt, die eine hochdichte Endpunkt-Energiedatenerfassung und Echtzeitüberwachung der Stromverteilung erfordern.
Wichtige Spezifikationen
Eine oder zwei eingehende Leitungen
Maximale 144-Kanal-Zweigausgangsüberwachung
Zweigüberwachungsmodule mit 24 oder 48 Kanälen
Zweig-Stromwandleroptionen: 50 A oder 100 A
Clamp-on- oder Split-Core-CT-Optionen
Optionale Neutral- und Ableitstromüberwachung
Spannungs- und Stromoberschwingungsanalyse bis zur 63. Ordnung
Acht digitale Eingänge und zwei digitale Ausgänge
Eine RJ45- und zwei RS485-Kommunikationsschnittstellen
Modbus RTU und Modbus TCP
Optionales Touchscreen-HMI
Mehr als 5.000 Ereignisaufzeichnungen
Historische Ereignisabfrage und Fehlerdiagnose
DIN-Schieneninstallation
Messgenauigkeit
Spannung und Strom: ±0,5 %
Leistung und Energie: ±1 %
Frequenz: ±0,02 Hz
Bestens geeignet für
Rechenzentren
Serverräume
Abzweigstromkreisüberwachung mit hoher Dichte
Kritische Stromverteilungstafeln
Endpunkt-Energiemanagement
Wie funktioniert das 144-Schaltkreis-System DFPM206?
Ein DFPM206-System ist in vier aufeinander abgestimmten Schichten aufgebaut:
1. Zweigstromwandler
Stromwandler messen einzelne Abgangsstromkreise. DFPM206 unterstützt 50-A- und 100-A-Zweig-Stromwandleroptionen in Clamp-On- oder Split-Core-Konfigurationen.
2. Zweigstellenüberwachungsmodule
DFPM206-Abzweigeinheiten überwachen 24 oder 48 einphasige Stromkreise. Mehrere Module können kombiniert werden, um das System auf maximal 144 Zweigkanäle zu skalieren.
3. Hauptcontroller
Der Hauptcontroller DFPM206 überwacht eine oder zwei eingehende Leitungen, organisiert Zweigdaten und sorgt für die Kommunikation mit der vorgelagerten Überwachungsplattform.
4. Zentrale Überwachungsplattform
Der Controller stellt über Modbus TCP oder Modbus RTU eine Verbindung zu einer Energieüberwachungs-, Rechenzentrums-Infrastrukturverwaltungs-, Gebäudemanagement- oder Energiemanagementplattform her.
Das Ergebnis ist eine koordinierte Überwachungsarchitektur vom aktuellen Sensor bis zur Managementplattform.
Rechenzentren
Überwachen Sie Abzweigstromkreise mit hoher Dichte, eingehende Einspeisungen und die Stromverteilung im Serverraum. DFPM206 hilft Betreibern, Lasten zu vergleichen, abnormale Stromkreise zu identifizieren und Daten auf Zweigstellenebene in eine zentrale Überwachungsplattform zu integrieren.
Telekommunikationsseiten
Verwenden Sie DFPM201 für -48-V-Gleichstromlasten oder DFPM211 für die Wechselstromverteilung. Beide Modelle unterstützen die zentralisierte Mehrkreismessung in Telekommunikationsumgebungen mit begrenztem Platzangebot.
Industrieanlagen
Zentralisieren Sie die Last- und Energieüberwachung über mehrere Stromkreise hinweg. Nutzen Sie Messungen auf Filialebene zur Unterstützung der Kapazitätsplanung, Wartung und Energieanalyse.
Gewerbebauten
Überwachen Sie Mieter, Stockwerke, Gerätegruppen oder Funktionsbereiche, ohne für jeden überwachten Stromkreis einen separaten Komplettzähler zu installieren.
Kritische Energiesysteme
Verfolgen Sie eingehende und ausgehende Schaltkreise in Systemen, in denen Betriebszeit, Alarmtransparenz und zentraler Datenzugriff betriebliche Prioritäten haben.
FAQ
F1: Was ist der Unterschied zwischen einem Multi-Loop-Energiezähler und einem herkömmlichen Zähler?
A: Ein herkömmlicher Energiezähler misst normalerweise einen Stromkreis. Ein Multi-Loop-Energiezähler verwendet einen Controller und modulare Messeinheiten, um mehrere Eingangs- und Abzweigstromkreise innerhalb eines koordinierten Systems zu überwachen.
F2: Kann ein DFUN-System 144 Schaltkreise überwachen?
F3: Bedeutet „144 Stromkreise, ein System“ einen physischen Zähler?
F4: Welches DFUN-Modell unterstützt Gleichstromkreise?
F5: Welches DFUN-Modell unterstützt 45 Wechselstromkreise?
F6: Welche Kommunikationsprotokolle unterstützt DFPM206?
F7: Kann DFPM206 Oberschwingungen analysieren?
F8: Ist DFPM206 für Rechenzentren geeignet?
F9: Wie erhalte ich einen DFUN Multi-Loop-Zählervorschlag?
Verwandte Blogs
-
Die intelligente Lösung zum Testen der Batteriekapazität von DFUN integriert BMS-Überwachung und Kapazitätsüberprüfung. Lernen Sie die Synergie zwischen kontinuierlicher Überwachung und genauen Kapazitätstests für kritische Energiesysteme kennen.Wertartikel -
Das Batterieüberwachungssystem für den Schienenverkehr gewährleistet eine zuverlässige Notstromversorgung für den Schienenverkehr. Erfahren Sie anhand von Fallstudien von Thailand Skyline und Hong Kong MTR, wie DFUN BMS Spannung, Innenwiderstand, Temperatur, SOC/SOH überwacht.Fallstudie -
Der Innenwiderstand ist einer der zuverlässigsten Frühindikatoren für den Zustand einer VRLA-Batterie, aber es gibt keine einheitliche Zahl, die Ihnen sagt, wann eine Batterie ausgetauscht werden muss – der Messwert bedeutet nur etwas im Vergleich zur Basislinie der Zelle. In diesem Artikel wird die Ersetzungsregel von 50 % über der Grundlinie erläutert, die 20–30 %-Zellabweichungsprüfung zum Erkennen einer nacheilenden Einheit und warum ein plötzlicher Widerstandssprung wichtiger ist als ein hoher absoluter Wert. Außerdem wird behandelt, warum Widerstand allein nicht ausreicht – in Kombination mit Erhaltungsspannungsprüfungen, Kapazitätsentladungstests und Sichtprüfung – und wie die integrierte Batterieüberwachungs- und Kapazitätstestplattform von DFUN die Schwellenwertverfolgung über einen gesamten String automatisiert.Fallstudie -
Notstrombatterien in Krankenhäusern können sich zwischen manuellen Inspektionen allmählich verschlechtern und unbemerkt bleiben. In diesem Artikel werden die wichtigsten Herausforderungen bei der Wartung erläutert und wie die kontinuierliche Überwachung pro Batterie und String-Ebene von DFUN BMS – die Spannung, Temperatur, Innenwiderstand, SOC und SOH abdeckt – Krankenhäusern dabei hilft, schwache Batterien frühzeitig zu erkennen, veranschaulicht anhand eines realen Einsatzfalls in einem deutschen Krankenhaus.Fallstudie
Erhalten Sie einen DFUN Multi-Loop-Metering-Vorschlag
Senden Sie uns Ihre Schaltkreisanzahl, Ihr Übersichtsdiagramm und Ihre Kommunikationsanforderungen. Unser Team empfiehlt Ihnen den passenden DFUN-Controller, Messmodule und Stromsensoren.
