Lithium-Ionen-Ladung: Wie der CC-CV-Prozess funktioniert und warum er wichtig ist

Wie Sie einen Lithium-Ionen-Akku laden, ist einer der wichtigsten Faktoren für seine Lebensdauer, Leistung und Sicherheit. Auch wenn es wie ein Routinevorgang erscheinen mag, unterscheidet sich der Lithium-Ionen-Ladevorgang von älteren Batterietechnologien wie Blei-Säure oder NiMH. Die Einhaltung von Best Practices ist der Schlüssel zur Vermeidung von Fehlfunktionen und zur Maximierung des ROI.

Warum der Lithium-Ionen-Ladevorgang einzigartig ist

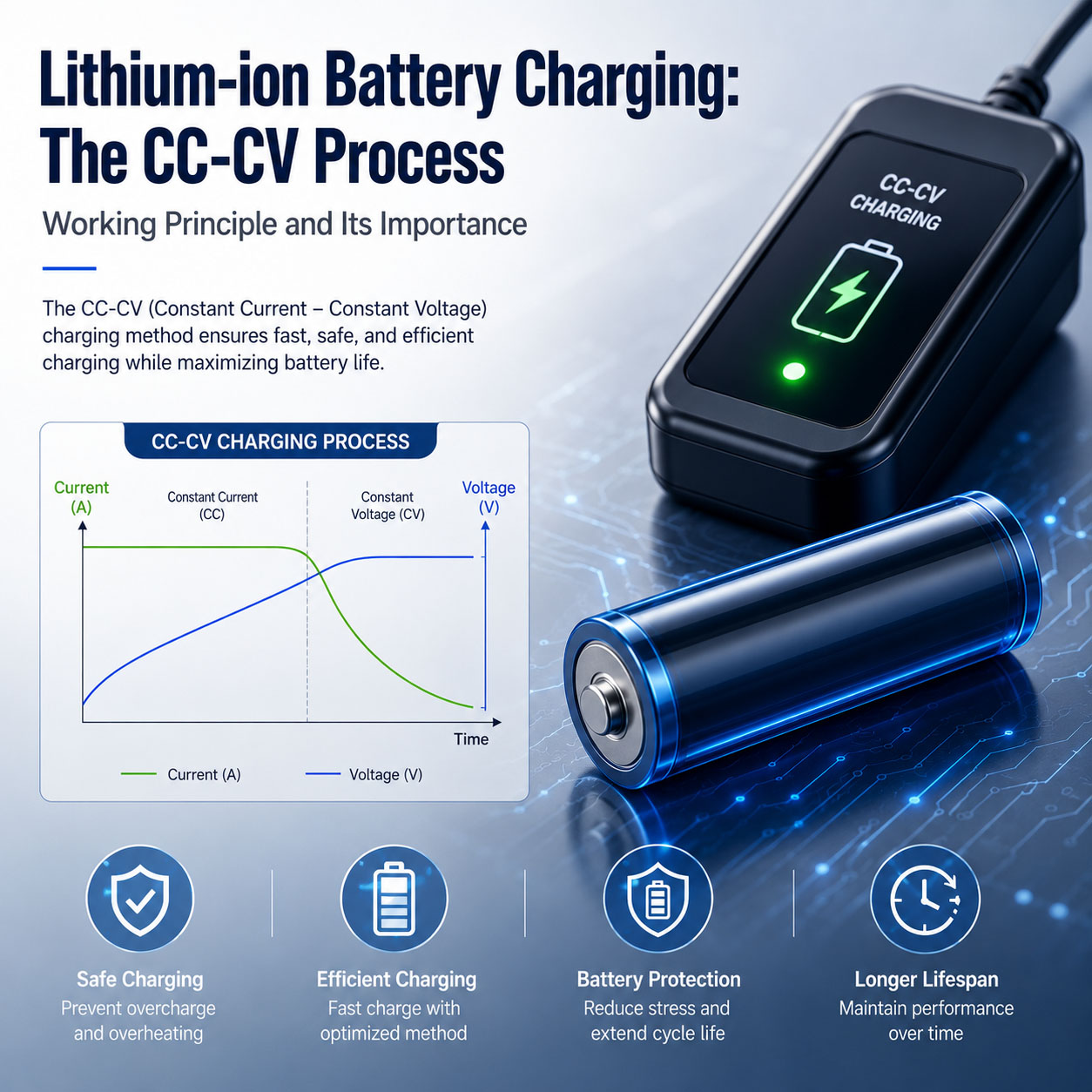

Im Gegensatz zu Blei-Säure-Batterien vertragen Lithium-Ionen-Zellen keine Überladung. Sie benötigen einen präzise gesteuerten Ladestrom und eine genau gesteuerte Ladespannung, um sicherzustellen, dass sich Lithiumionen sicher in die Graphitschichten der Anode einlagern. Die branchenweit anerkannte Standardmethode für eine vollständige und sichere Lithium-Ionen-Ladung ist der CC-CV-Algorithmus (Konstantstrom-Konstantspannung). Ein robustes Batteriemanagementsystem (BMS) ist für die korrekte Implementierung dieses Algorithmus von entscheidender Bedeutung.

Stufe 1: Konstantstrom (CC) – Die Schnellladephase

Während der Konstantstromphase liefert das Ladegerät einen konstanten, vorgegebenen Strom.
• Eigenschaften : Die Spannung steigt stetig an, während der Strom konstant bleibt.
• Gegewinnte Kapazität : Ein Li-Ionen-Akku kann in dieser Phase 60 % bis 80 % seiner Gesamtkapazität erreichen.
• C-Rate : Der ideale Ladestrom liegt typischerweise zwischen 0,2 °C und 1,0 °C. Bei einer 2000-mAh-Zelle würde ein Strom von 0,5 °C 1000 mA betragen.
• Übergangspunkt : Die CC-Phase wird fortgesetzt, bis die Zellspannung ihren maximalen Grenzwert erreicht, typischerweise etwa 4,2 V pro Zelle.

Stufe 2: Konstantspannung (CV) – das schützende Auffüllen

Sobald die 4,2-V-Schwelle erreicht ist, wechselt das Ladegerät nahtlos in den Konstantspannungsmodus.
• Eigenschaften : Das Ladegerät hält die Spannung konstant, während der Strom langsam abnimmt.
• Warum es notwendig ist : Ohne diese CV-Stufe würde der Strom weiterhin Ionen hineindrücken, was dazu führen würde, dass sich metallisches Lithium auf der Anode ablagert, eine Hauptursache für thermisches Durchgehen.
• Beendigung : Der Lithium-Ionen-Ladezyklus wird abgeschlossen oder beendet, wenn der Ladestrom auf einen niedrigen „Ladeschluss“-Wert abfällt, typischerweise zwischen 0,02 °C und 0,07 °C.

Best Practices und BMS-Überwachung

Lademanagement findet nicht im luftleeren Raum statt. Für reale Anwendungen wie Rechenzentren oder Telekommunikationsbasisstationen ist ein robustes Batteriemanagementsystem (BMS) unerlässlich.

✅ Temperaturüberwachung : Der Ladevorgang sollte idealerweise zwischen 0 °C und 45 °C erfolgen.
✅ Auswahl des Ladegeräts : Verwenden Sie immer ein Ladegerät, das für Li-Ionen-Chemie ausgelegt ist und dem richtigen CC-CV-Profil folgt.
✅ Spannungspräzision : Ein hochwertiges BMS stellt sicher, dass jede Zelle die optimale Spannung erreicht und maximiert so die Kapazität für jeden Ladezyklus.

Reale Anwendungen in kritischer Leistung

Die Prinzipien des sicheren und effizienten Lithium-Ionen-Ladens sind nicht nur akademisch; Sie bilden die Grundlage für moderne Notstromversorgungssysteme. Innerhalb einer USV bieten Lithiumbatterien eine hohe Energiedichte für eine kompaktere Notstromversorgung. Die Präzision der CC-CV-Methode ist für die Zuverlässigkeit von entscheidender Bedeutung. Darüber hinaus ist die zunehmende Nutzung von Solarenergie und Batteriespeichersystemen (BESS) auf ausgefeilte Ladealgorithmen angewiesen, um die Lebensdauer der Integration erneuerbarer Energien mit Batteriespeichern zu maximieren.

Für geschäftskritische Anwendungen bietet DFUN fortschrittliche Lithium-Ionen-Batterielösungen, die nahtlos mit unserer BMS-Plattform zusammenarbeiten und optimale Ladeleistung, längere Lebensdauer und erhöhte Sicherheit gewährleisten.
