DFPM93 DIN-Schiene 3-Phasen-Multifunktions-RS485-63-A-Energiezähler

Multifunktionaler Energiezähler  Beschreibung

Der dreiphasige Energiezähler DFPM93 wird zur Messung des Wirkenergieverbrauchs in einem dreiphasigen Wechselstromkreis mit einer Nennfrequenz von 50 Hz oder 60 Hz verwendet. LCD-Anzeige Gesamt-kWh (Imp. & Exp.), Gesamt-kWh (Imp. & Exp.), Mehrtarif-Energie, Spannung, Strom, Leistung, Leistungsfaktor, Frequenz. Es zeichnet sich durch gute Zuverlässigkeit, kompakte Größe, geringes Gewicht, ein ansprechendes Erscheinungsbild und eine einfache Installation aus.

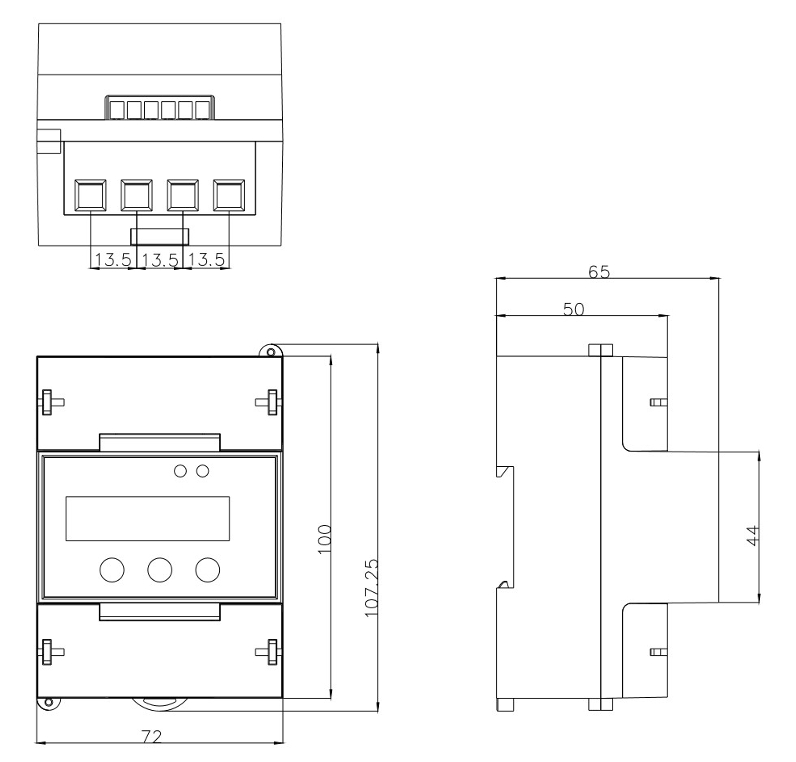

Abbildung und Installationsmaße des multifunktionalen Energiezählers

Verkabelung multifunktionaler Energiezähler

Es gibt zwei Verbindungsmodi: direkte Verbindung und indirekte Verbindung über CT. (1) Für Modell 5(63)A sollte DFPM93 direkt angeschlossen werden. Direktanschlusszeichnung, im 3-Phasen-4-Leiter-System.

(2) Für Modell 5(6)A sollte DFPM93 über einen externen Stromwandler angeschlossen werden. Indirekte Anschlusszeichnung über Stromwandler, im 3-Phasen-4-Leiter-System (empfohlen, alle 3 Phasen anzuschließen).

Multifunktionaler Energiezähler. Historische Energiedaten

1. DFPM93 zeichnet die historischen Energiedaten wie folgt auf:

   1) Monatliche Gesamt-kWh (imp. & exp.), gesamt kvarh (imp. & exp.), gesamt kWh, gesamt kvarh. (letzte 12 Monate)

   2) Jährliche Gesamt-kWh (imp. & exp.), Gesamt-kvarh (imp. & exp.), Gesamt-kWh, Gesamt-kvarh. (letzte 10 Jahre)

2.  DFPM93 unterstützt das Einfrieren täglicher Energiedaten und stellt zwei Arten von Daten bereit:

   1) Energiedaten von gestern von 22:00 bis 24:00 Uhr einfrieren

   2) Tagesenergiedaten ab 00:00 Uhr alle 15 Minuten einfrieren und Daten täglich aktualisieren.

Hinweis: Der Benutzer kann historische Energiedaten über das MODBUS-Register abfragen.
