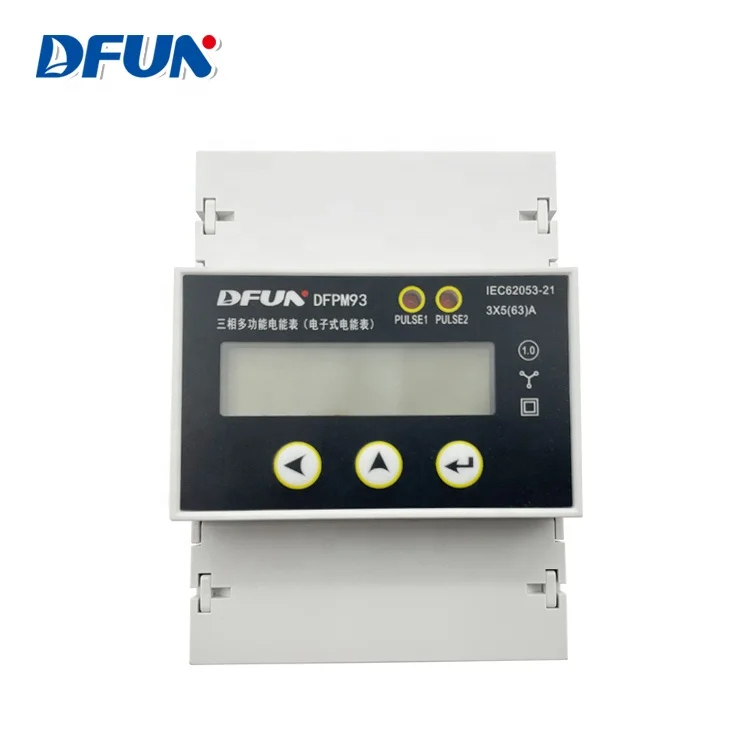

DFPM93 Dreiphasen-Energiezähler 5A über Stromwandler

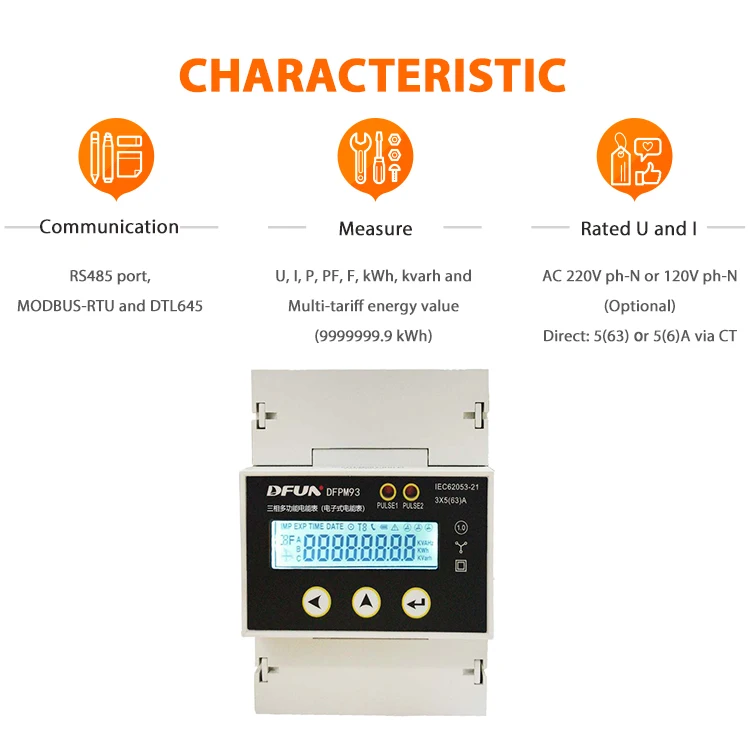

Charakteristik des dreiphasigen Energiezählers

Der DIN-Schienen-Energiezähler DFPM93 ist eine Art dreiphasiger elektronischer Zähler im neuen Stil. Das Messgerät entspricht vollständig den entsprechenden Anforderungen der internationalen Norm IDT IEC 62053-21:2003 (Klasse 1) und IDT IEC 62053-22:2003 (Klasse 0,5S). Es handelt sich um eine Integration modernster Mikroelektroniktechnik, spezieller Großintegrationsschaltungen, fortschrittlicher Techniken digitaler Abtasttechnik und SMT-Techniken usw.

Dreiphasen-Energiezählerfunktion

Datenüberwachung:

U, l, P, Q, S, PF, F, kWh, kvarh und Multitarif-Energiewert

Baudrate:

2400,4800,9600 bps

Genauigkeit:

kWh-Genauigkeit: Klasse 1 für 3x5(63) direkt

kWh-Genauigkeit: Klasse 0,5 s für 3x5(6)A über CT

Impulsausgang:

2 Kanäle für kWh oder kvarh

Frequenz:

50 Hz/60 Hz (optional),

Bereich: 47~65Hz

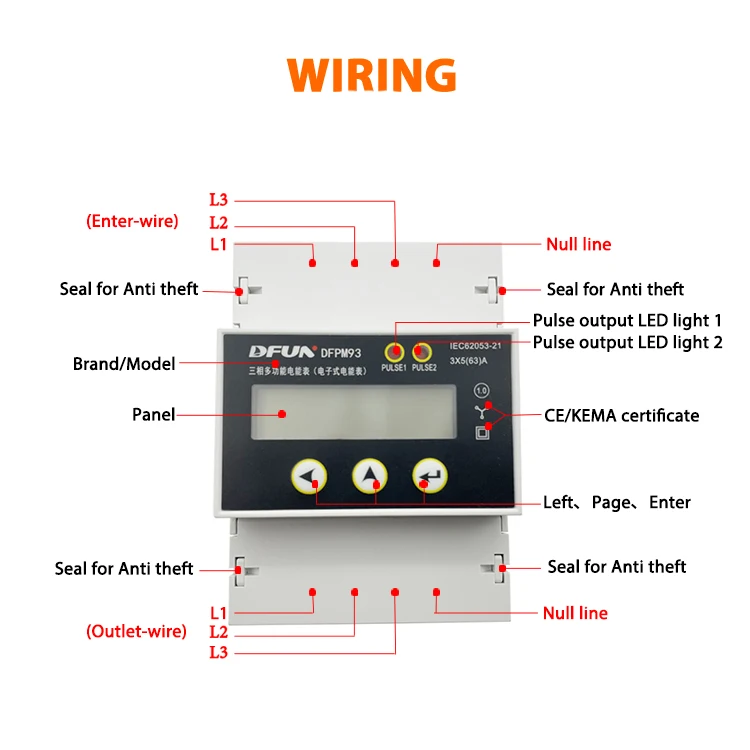

Verkabelung von dreiphasigen Energiezählern

(1) Sowohl beim 5(6)A- als auch beim 5(63)A-Modell können Klemme 11, 12 und Klemme 13, 14 als Impulsausgangsanschluss für kWh oder kvarh eingestellt werden. Außerdem ist die Impulskonstante einstellbar.

(2) Alle Impulsausgangsanschlüsse sind passive Impulsausgänge, Stromversorgungsbereich 5–30 VDC.

(3) Terminal 15,16 ist 485-Kommunikationsterminal, 485B:485-, 485A:485+

(4) Es wird nicht empfohlen, mehr als 30 DFPM93 an einen Bus anzuschließen. Die Gesamtlänge der Kommunikationsleitung sollte nicht mehr als 800 Meter betragen

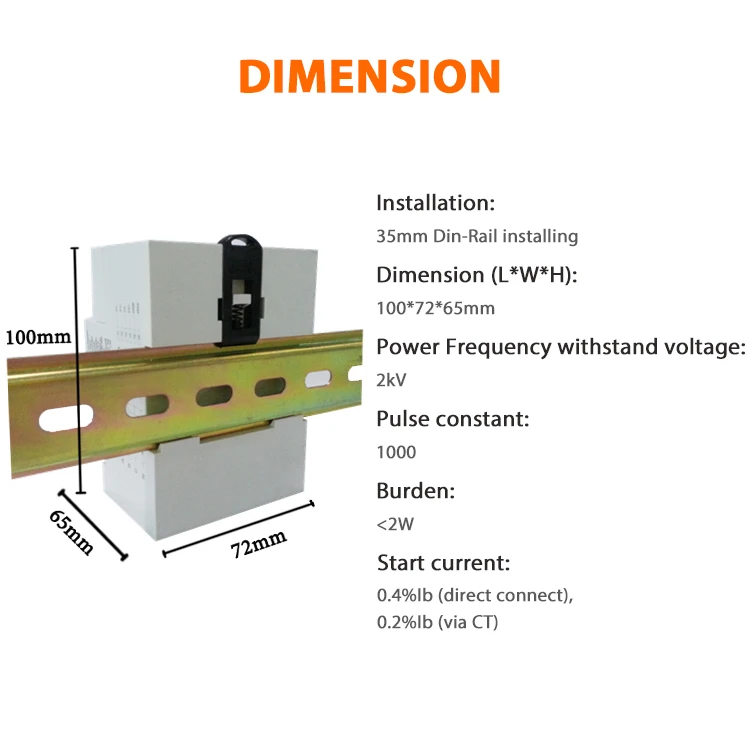

Dimension des dreiphasigen Energiezählers
