Der Batteriezellensensor PBAT61 ist speziell als hochintegriertes intelligentes Sensormodul für VRLA-Batterien konzipiert und kann die Spannung, den Widerstand und die Minuspoltemperatur des VRLA schnell und genau messen. Zellsensoren verwenden einen speziellen isolierten Kommunikationsbus, und mehrere Sensoren können sehr einfach kaskadiert werden, um die Echtzeitüberwachung der gesamten Batteriestränge zu realisieren.
Der Zellsensor kann folgende Funktionen erfüllen:
Messung der Spannung in Echtzeit
Messung des Innenwiderstands online
Messung der Minuspoltemperatur
Schlafmodus, um einen extrem niedrigen Standby-Stromverbrauch zu erreichen
Der eingebaute Anti-Reverse-In-Put-Schaltkreis soll den Sensor und die Batterie vor Schäden schützen, auch wenn die Stromversorgung umgekehrt angeschlossen ist
Eingebaute Sicherung mit hoher Zuverlässigkeit und Sicherheit
Die Isolationsspannung der Kommunikationsschnittstelle beträgt AC 3750 V
Einfache Verkabelung bei verteilter Installation
Ein PBAT-Gate kann bis zu 240 Zellsensoren in Kaskade unterstützen
Passive Ausgleichsfunktion, der Ausgleichsstrom beträgt bis zu 200 mA
PBAT600Pro Batteriestrangsensor
- Überwachen Sie die Spannung des Batteriestrangs sowie den Lade- und Entladestrom
- Berechnen Sie den Ladezustand (SOC) der Batterie
- Automatischer Ausgleich
- Datenerfassung
- Automatische Erkennung der ID-Adresse des gesamten Batteriestrangsensors
- Zubehör:
1) Hall-Sensor und Kabel: Bereich von 0 ~ ±1000 A mit 2 m Kabel
2) Kommunikationskabel: 5 m mit RJ11-Anschluss

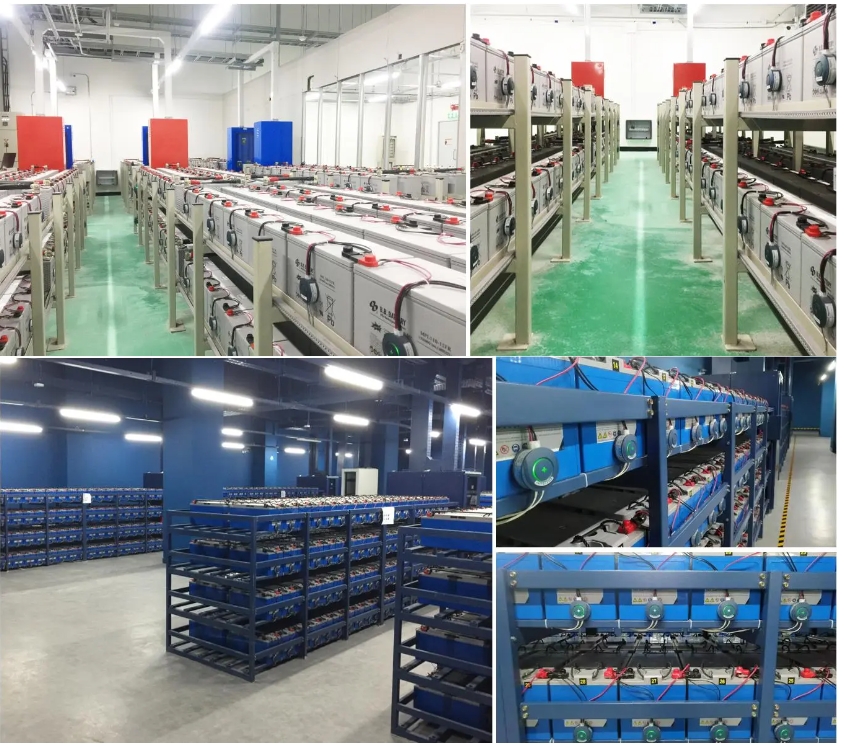

Projektreferenz
