Sicherheitsgarantie für das Batteriebank-Kapazitätstestsystem

Die tatsächliche Entladekapazität von Batterien, die über längere Zeiträume unter Erhaltungsladebedingungen betrieben wurden, ist oft unklar. Wenn man sich ausschließlich auf herkömmliche Kapazitätstestmethoden verlässt, ist die Genauigkeit begrenzt. Während Änderungen der Batteriespannung und des Innenwiderstands teilweise auf eine Verschlechterung der Kapazität hinweisen können, sind diese Parameter keine endgültigen Messwerte zur Messung der Batteriekapazität.

Die einzig zuverlässige Lösung besteht darin, regelmäßig Kapazitätstests durch kontrollierte Lade-Entlade-Zyklen durchzuführen. Dadurch wird sichergestellt, dass die Batterien mit mindestens 80 % ihrer Kapazität betrieben werden, die Anforderungen von Gleichstromlasten bei Wechselstromausfällen erfüllt werden und potenzielle Batterieprobleme erkannt werden. Dies ist ein entscheidendes Element der Zuverlässigkeit von Gleichstromsystemen.

DFUN Lösung zum Testen der Batteriebankkapazität Integriert mehrere Funktionen, darunter Online-Fernüberwachung, Kapazitätsentladungstests, segmentiertes intelligentes Laden, intelligenten Batteriebetrieb und -wartung sowie Batterieausgleich und -aktivierung. Es eignet sich für Gleichstromsysteme wie Telekommunikationsnetzteile (48 V) und Betriebsnetzteile (110 und 220 V).

Aufbauend auf jahrelanger technischer Expertise und Anwendung in Gleichstromsystemen hat DFUN die Echtzeit-Online-Systeme zum Testen der Batteriebankkapazität entwickelt. Eine wichtige Neuerung ist die Einführung einer Entladeschutzeinheit, die die Durchführung von Kapazitätstests unter geschützten Bedingungen ermöglicht.

Die Entladeschutzeinheit besteht aus einer unidirektionalen Diode und einem Öffnerschütz, die parallel geschaltet und dann in den Batterieversorgungskreis eingefügt werden. Beim Kapazitätstest sorgt die Diode dafür, dass der Ladevorgang stoppt, während der Entladevorgang fortgesetzt wird. Dadurch wird verhindert, dass das Ladegerät die Batteriebank mit Strom versorgt, wodurch die Batteriebank in einen Hot-Standby-Zustand (Echtzeit-Online) versetzt wird. Unabhängig vom Betriebsstatus des Kapazitätsprüfsystems bleibt die Batteriebank online. Bei einem Ausfall des Ladegeräts oder des Wechselstromsystems versorgt die Batteriebank die Gleichstromlast sofort mit Strom.

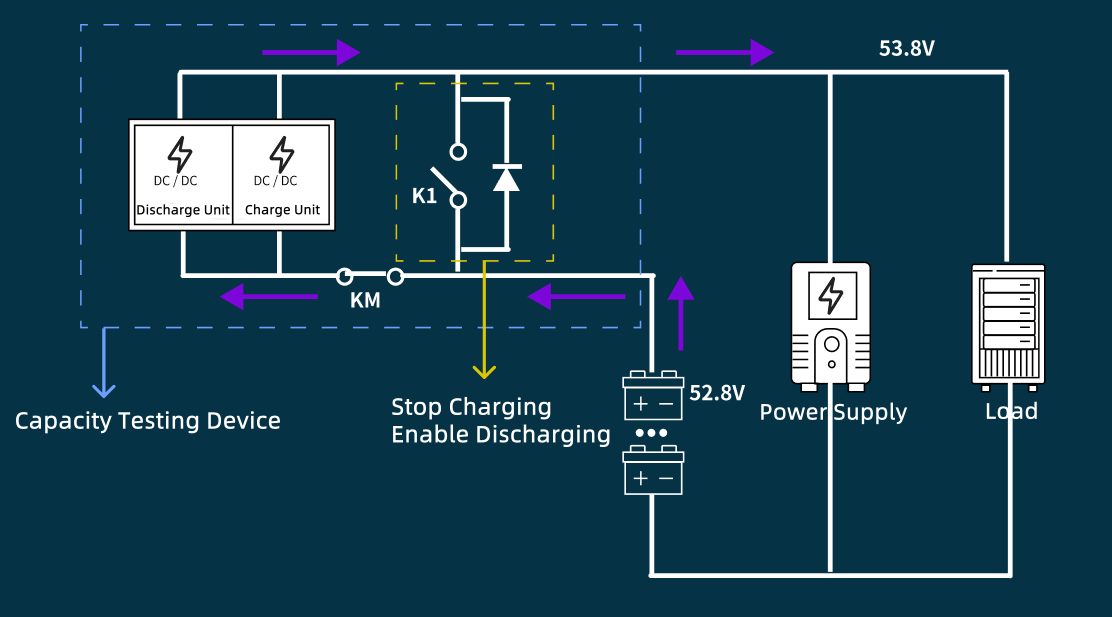

Ferngesteuertes Online-Kapazitätstestsystem für Telekommunikationsnetzteile (48 V)

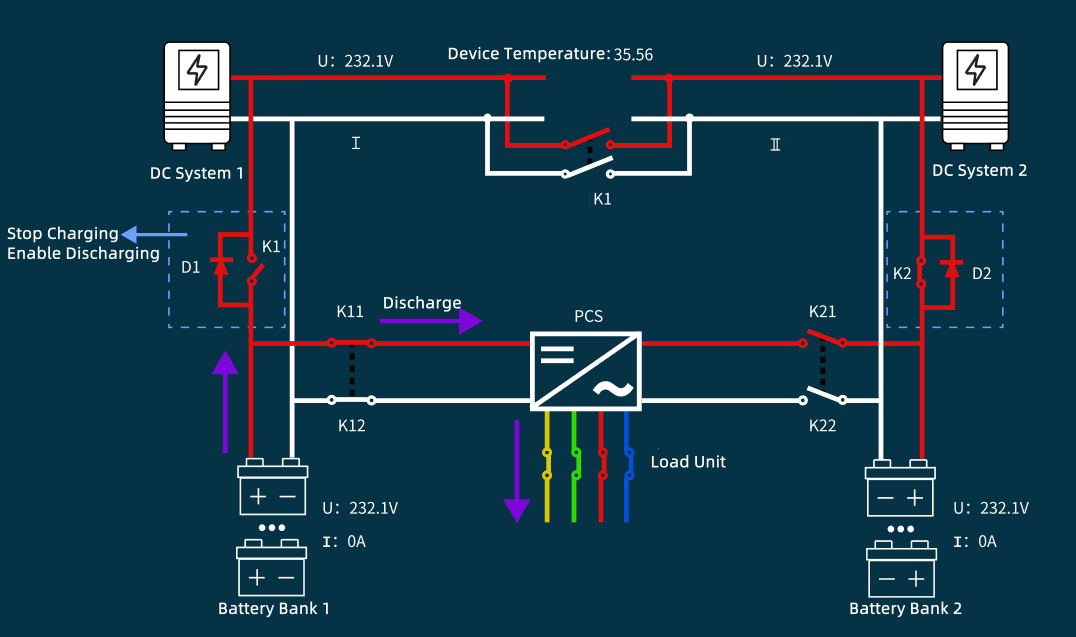

Ferngesteuertes Online-Kapazitätstestsystem für betriebsbereite Stromversorgungen (110 V und 220 V)

Normaler Betrieb (Erhaltungsladung)

• K1 bleibt geschlossen und verbindet die Batteriebank mit dem DC-Bus/Ladegerät.

• Die Batteriebank kann sowohl laden als auch entladen. Wenn das Wechselstromsystem/Ladegerät ausfällt, versorgt die Batteriebank die Gleichstromlast in Echtzeit mit Strom.

Kapazitätstestbetrieb

Telekommunikationsnetzteile (48 V)

• K1 offen, KM geschlossen: Die Batterie wird über die DC/DC-Aufwärtsentladeeinheit entladen und an den DC-Bus angeschlossen. In diesem Zustand ist die Ausgangsspannung des Kapazitätstestsystems höher als die DC-Versorgungsspannung, wodurch sichergestellt wird, dass die Last vom Kapazitätstestsystem (Batteriebank) mit Strom versorgt wird. Der Diodenkreis (D1) stoppt den Ladevorgang und ermöglicht die Entladung.

Betriebsstromversorgungen (110 V und 220 V)

• K1 offen, K11 geschlossen: Die Batteriebank entlädt sich über den PCS-Wechselrichter und speist Energie zurück in das Wechselstromnetz. Der Diodenkreis (D1) stoppt den Ladevorgang und ermöglicht die Entladung.

Bei beiden Systemtypen sorgt die Entladeschutzeinheit (K/D) dafür, dass die Batteriebank auch bei Fehlern im Wechselstromsystem, im Ladegerät oder im Kapazitätsprüfsystem weiterhin in der Lage ist, die Gleichstromlast in Echtzeit mit Strom zu versorgen. Diese sofortige Reaktionsfähigkeit erfüllt den Notstrombedarf in extremen Szenarien.

Durch die Integration der Entladeschutzeinheit (K/D) in den Batterieversorgungskreis gewährleistet das System eine unterbrechungsfreie Stromversorgung aus der Batteriebank während der periodischen Kapazitätsentladungstests. Dies erhöht die Sicherheit und Zuverlässigkeit von Gleichstromversorgungssystemen und bietet robuste Sicherheit für kritische Vorgänge.
