Der Innenwiderstand ist einer der zuverlässigsten Frühindikatoren für den Zustand der VLRA/USV-Batterie – viele Wartungsteams stellen sich jedoch bei jedem Inspektionszyklus immer noch die gleiche Frage: Wie hoch muss der Innenwiderstand ansteigen, bevor eine Batterie tatsächlich ausgetauscht werden muss?
Die kurze Antwort: Es gibt keine einheitliche universelle Zahl, aber eine zuverlässige Methode.
Auf den Wert des Innenwiderstands kommt es nicht auf den Rohwert an, sondern darauf, wie weit dieser Wert von der Grundlinie der Batterie abgewichen ist und wie konsistent er mit dem Rest der Saite ist. Die integrierte Batterieüberwachungs- und Kapazitätstestplattform von DFUN verfolgt genau dies kontinuierlich, sodass Ersatzentscheidungen auf Trenddaten und nicht auf einer einzelnen Stichprobe basieren.
✅ DFUN Unterschied

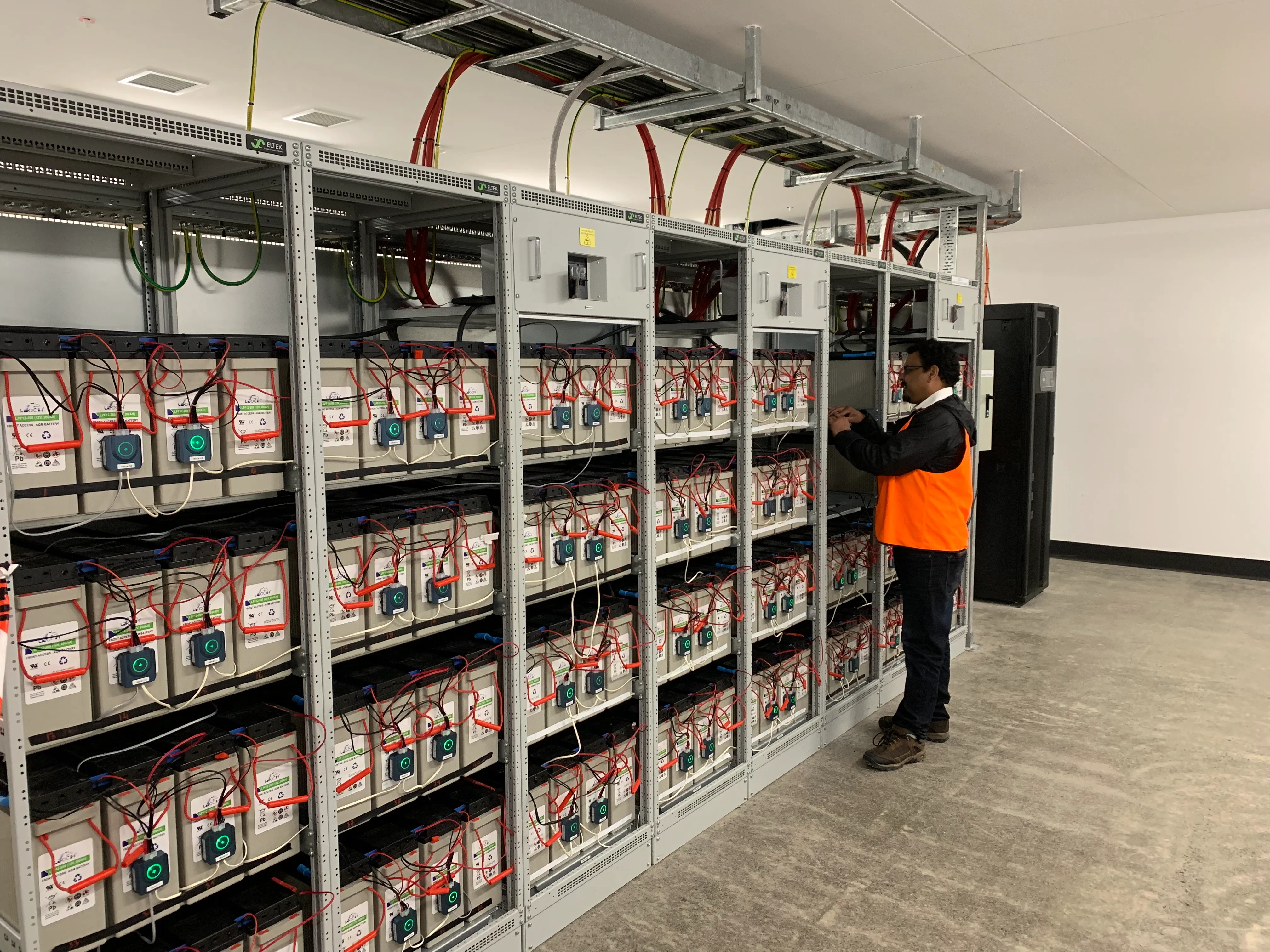

Unser Batterieüberwachungssystem zeichnet kontinuierlich den Innenwiderstand, die Spannung und die Temperatur pro Zelle auf und vergleicht jeden Messwert mit der Basislinie im installierten Zustand. Zellen, die die 30-, 50- und 100-Prozent-Schwellenwerte überschreiten, werden automatisch markiert, anstatt auf den nächsten manuellen Test zu warten.
| Anstieg über | den Grundlinienstatus | Empfohlene Maßnahme |
|---|---|---|
| Unter 30 % | Normal | Setzen Sie die routinemäßigen Inspektionsintervalle fort |
| 30 % – 50 % | Betrachten | Erhöhen Sie die Inspektionshäufigkeit und verfolgen Sie den Trend |
| Über 50 % | Bald ersetzen | Zum Ersatzplan hinzufügen, nach Budget priorisieren |
| Über 100 % (2x Grundlinie) | Ausgefallene Zelle | Tauschen Sie es umgehend aus und behandeln Sie es als nacheilende Einheit |
Diese Schwellenwerte beziehen sich auf die von der Zelle selbst aufgezeichnete Basislinie – nicht auf eine generische Branchenzahl. Der werkseitige Innenwiderstand variiert je nach Kapazität, Chemie und Marke. Der zuverlässigste Referenzpunkt ist daher der Messwert im eingebauten Zustand, als die Batterie neu war.
Der Innenwiderstand einer VRLA-Batterie kombiniert zwei Komponenten: ohmscher Widerstand (Platten, Elektrolyt, Verbindungsbänder) und Polarisationswiderstand (Ladungsübertragungs- und Ionendiffusionswiderstand aus der elektrochemischen Reaktion). Die Zahl, die ein Handtester meldet, ist die Summe aus beidem.
Neue Batterien aus derselben Produktionscharge gruppieren sich eng um einen gleichbleibenden Wert. Mit zunehmendem Alter der Batterie – Plattenkorrosion, Ablösung von aktivem Material, Austrocknung des Elektrolyten, Sulfatierung – steigt dieser Wert stetig an. Der innere Widerstand ist ein starker Indikator für den Gesundheitszustand, jedoch nur, wenn er anhand eines bekannten Ausgangspunkts gemessen wird.
Der werkseitige Innenwiderstand korreliert direkt mit der Kapazität – größere Platten, geringerer Widerstand. Gängige 12-V-USV-Formate variieren je nach Technologiepfad erheblich:
| Batterietyp | Typische Bewertung | Werkseitiger Innenwiderstand (Referenz) |
|---|---|---|
| Standard-Hauptversammlungs-VRLA | 12V 100Ah | ~4–6 mΩ |
| Hochleistungsgel mit langer Lebensdauer | 12V 100Ah | ~2–3 mΩ oder weniger |
Dies sind lediglich Richtwerte. Marken- und Produktlinienunterschiede sind erheblich. Vergleichen Sie diese immer mit dem Datenblatt des Herstellers und notieren Sie die Messungen im eingebauten Zustand jeder neuen Batterie als tatsächliche Basislinie für diese Reihe.
Der am weitesten verbreitete Industrie-Benchmark: Wenn der Innenwiderstand einer Zelle den aufgezeichneten Basiswert um mehr als 50 % überschreitet, hat sich ihr Gesundheitszustand so stark verschlechtert, dass eine genaue Überwachung und Ersatzplanung erforderlich ist.
Beispiel: Eine 100-Ah-Batterie mit einem Ausgangswert von 5 mΩ und einem Wert von 7,5 mΩ hat drei Jahre später die 50 %-Grenze überschritten. Wenn es weiterhin über das Doppelte der Grundlinie (10 mΩ) steigt, behandeln Sie es als bestätigte fehlerhafte Zelle.
Über den absoluten Wert einer einzelnen Zelle hinaus ist die Konsistenz über die gesamte Zeichenfolge hinweg ebenso wichtig. Ein Zellwert, der 20–30 % höher ist als der seiner Nachbarn, weist auf ein schwerwiegendes Ungleichgewicht im Rudel hin, auch wenn er die 50 %-Grenze über der Grundlinie nicht von selbst überschritten hat.
Ein Batteriestrang ist nur so zuverlässig wie seine schwächste Zelle. Eine hochohmige Zelle:
Das integrierte BMS von DFUN identifiziert schwache Zellen frühzeitig durch kontinuierliche Trendverfolgung; Der Kapazitätstest bestätigt, ob tatsächlich ein Austausch erforderlich ist – und zwar von derselben Plattform.
Normalerweise steigt der Innenwiderstand Jahr für Jahr langsam und stetig an. Ein plötzlicher Sprung zwischen zwei aufeinanderfolgenden Inspektionen – und nicht eine hohe Zahl selbst – ist das stärkste Anzeichen für einen akuten Schaden: einen Mikrokurzschluss, einen Plattenbruch, einen starken Wasserverlust oder eine fortgeschrittene Sulfatierung. Eine kontinuierliche Überwachung erkennt diese Verschiebung sofort; Bei einem festen jährlichen Testzyklus kann es monatelang fehlen.
| Anwendungsstufe | Empfohlene Triggerpunkte |
|---|---|
| Geschäftskritisch (Rechenzentrumskern, Krankenhaus-OP, Finanzhandel) | Flag bei 30 % über dem Ausgangswert; Übergang zur Ersatzplanung zu 50 %. Warten Sie nicht auf einen fehlgeschlagenen Kapazitätstest. |
| Allgemeine Unternehmens-/Telekommunikations-Basisstation | Flag bei 50 % über dem Ausgangswert; Ersetzen Sie bei 100 %+ (2x Basislinie). Priorisieren Sie zuerst die Zellen mit der größten Verzögerung, wenn das Budget begrenzt ist. |
| String vergangenes Designleben | Beginnen Sie mit der Ersatzbudgetierung unabhängig von den Widerstandswerten – Kalenderlebensdauer und Zykluslebensdauer sind unabhängige Faktoren. |
Verhindern Sie Ausfälle von USV-Batterien, sorgen Sie für eine 24/7-Verfügbarkeit und planen Sie vorausschauenden Austausch statt reaktiven Notfallaustausch.
Überwachen Sie entfernte Basisstationen kontinuierlich, reduzieren Sie LKW-Rollen und erkennen Sie leistungsgestörte Zellen, bevor sie einen Ausfall verursachen.
Stellen Sie die Zuverlässigkeit des DC-Systems sicher und unterstützen Sie die Compliance-Berichterstattung mit kontinuierlichen Trenddaten pro Zelle.
Schützen Sie wichtige medizinische Geräte und reduzieren Sie das Risiko einer unbemerkten Batterieverschlechterung im Vorfeld eines Ausfalls.
| Anforderung | DFUN Integrierte Lösung |
|---|---|
| Kontinuierliche Basislinienverfolgung | ✓ Der Innenwiderstand pro Zelle wird automatisch protokolliert |
| Schwellenwertalarmierung | ✓ 30 % / 50 % / 100 %-Flags werden an NOC/EMS gesendet |
| Schwache Zellidentifikation | ✓ Trendanalyse + Kapazitätstestbestätigung |
| Ersatzplanung | ✓ Datengesteuert, keine Vermutungen |
| Zentralisierte Verwaltung | ✓ DFCS4200-Plattform, mehrere Standorte |
Der Innenwiderstand ist der nützlichste Frühindikator für den Zustand der VRLA-Batterie, aber er bedeutet nur etwas, wenn er anhand einer bekannten Basislinie gelesen wird – und nicht als generische Zahl, die einem Datenblatt entnommen wird. Die 50 %-über-Grundlinie-Regel, die 20-30-prozentige Prüfung der Zell-zu-Zelle-Abweichung und die Berücksichtigung plötzlicher Sprünge geben Wartungsteams einen zuverlässigen, vertretbaren Rahmen für den Zeitpunkt des Austauschs. Durch die Kombination dieses Rahmenwerks mit einer kontinuierlichen BMS-Überwachung und regelmäßigen Kapazitätstests entfällt das Rätselraten vollständig.
Für alle Marken und Kapazitäten gilt keine einheitliche Nummer. Der zuverlässige Ansatz besteht darin, den aktuellen Messwert jeder Zelle mit der eigenen Basislinie im installierten Zustand zu vergleichen, nicht mit einem generischen Branchenwert.
Ja. Einige Zellen behalten akzeptable Widerstandswerte bei, während die Kapazität bereits unter die nutzbaren Schwellenwerte gesunken ist, weshalb neben der Widerstandsüberwachung weiterhin regelmäßige Entladetests erforderlich sind.
Die Erhaltungsspannung wird größtenteils durch den Ausgang des Ladegeräts und nicht durch den gespeicherten Energiezustand der Batterie aufrechterhalten, sodass eine Zelle mit hohem Widerstand immer noch einen normalen Spannungswert anzeigen kann.
Vierteljährlich ist für geschäftskritische Standorte üblich; halbjährlich für allgemeine Unternehmens- oder Telekommunikationsstandorte. Durch die kontinuierliche BMS-Überwachung wird dieser Zeitraum effektiv auf Echtzeit verkürzt, indem Trends automatisch verfolgt werden.
Ja. Kontinuierliche interne Widerstands- und Temperaturtrends pro Zelle können dazu führen, dass eine schwächelnde Zelle Wochen oder Monate vor der Erkennung durch einen festen Inspektionsplan ans Licht kommt.
